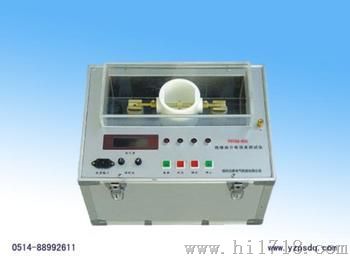

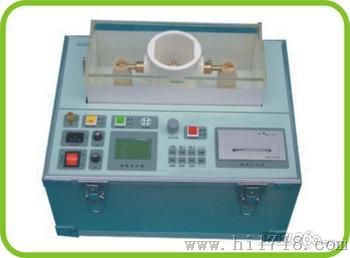

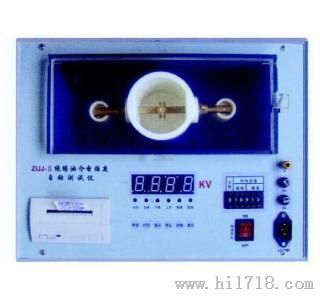

绝缘油介电强度测试仪

绝缘油介电强度测试仪是依照国际电工委员会标准国际IEC-156和国标GB507-86《绝缘油介电强度测定法》的要求，充分考虑国内外使用者的需求而研发的新一代全自动试油器，以单片机为主导，采用先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单。操作分为全自动六次和全自动单次操作，具有自动升压测试、自动搅拌、自动处理、自动打印及数字显示和锁定技术等功能，读数直观，测量准确，测试过程安全可靠。全自动绝缘油介电强度测试仪增加了万年历和实验数据可长期保存的功能,将数码显示改为液晶显示。控制器采用单片微型计算机测试全过程,抗干扰性能特强，完全克服了现行液晶自动测试仪易受高压击穿干扰的弊病。不仅具有提高工作效率，使单调，重复，枯燥的工作变得颇有意味，而且安全，可靠，测量准确。本仪器操作简单：除首次需将预置按到您所需要的数据外（若按国标测量此步可省，因出厂时已按国标预置了数据。次数为6次，搅拌时间为1分钟，静置时间为5分钟）以后只按测值键便可。运行方式的多样性是为用户不同的需要而设计的。

2主要特点

绝缘油介电强度测试仪设有自动检测功能，开机自动进入复位状态执行调压器回零；根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印；本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡；采用了微型TPU－A面板式打印机，自动打印输出。

3基本原理

采用中央处理器、大规模集成电路等先进技术组成自动化测试设备，操作过程全自动化，并能通过面板配置的微型打印机打印试油试验数据，该设备与普通仪表及同类型仪器相比具有试验稳定性好，精度高，并具有良好的操作性，该设备在试油操作中有多种试验运行方式,主要特点：1.全自动试验方式：连续6次试验，自动求平均值，通过面板打印机来打印出6次试验数据及平均数。2. 单次自动试验方式：自动完成1次试验，并打印出单次试验数据。采用交流可逆电机按3千伏/秒的匀速带动调压器经升压变压器升压，当油样被击穿时，保护系统自动切断升压供电回路，同时保护电路给系统提供一个中断信号，系统响应后执行试油击穿程序，其主要操作内容：1.四位数码管以连续8次闪烁显示，提示试油击穿；2.记录试验数据；3.程控自动执行回零操作。回零后，根据试验次数识别是否再进行下一个试验操作周期或自动退出试验状态。1. 工作电源：AC220V ±10%、50HZ ±5%
    2. 测量范围：AC 0－60KV （0-80KV用户选择购买）
    3. 限定电流：5mA
    4. 测量精度：3%
    5. 调压速度：2KV/S±10%
    6. 预定设置：次数1－9
                       搅拌时间 0－1分39秒
                       静置时间 0－10分39秒
    7. 使用条件：温度0℃－35℃      湿度≤75%
    8. 油杯间隙：2.5mm(油杯塞尺直径)
    9. 体      积：420×320×320(mm)
    10.重     量：22kg
