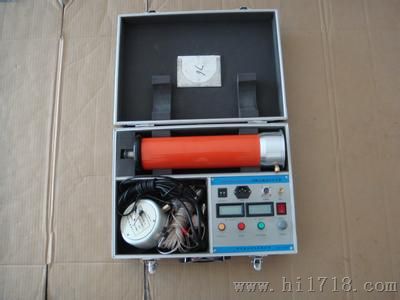

直流高压发生器

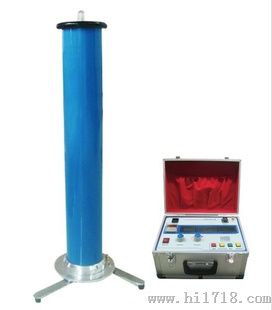

直流高压发生器采用中频倍压电路，新型直流高压发生器应用PWM脉宽调制技术和大功率IGBT器件，根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压试验实现了高品质、便携式并能承受额定电压放电而不损坏。直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。智能直流高压发生器采用故障取样专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，现在高压电源和高压发生器已经没有严格的区别。直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验、直流高压发生器具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好
2、具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观
3、电压、电流采用数码显示，且通电源就有读数，方便监视输出状态
4、具有0.75倍电压换算，方便测试氧化锌避雷器
5、产品结构紧凑、体积小、携带方便
1、技术条件
   1)电源：AC220V±10%，50Hz±1%
   2)输出电压指示精度：＜1级
   3)输出电流指示精度：＜1级
   4)纹波系数：≤0.5%
   5)0.75倍输出电压指示精度：＜1级，带锁存
2、使用条件
   1)相对湿度：25℃时不大于85%，无凝露
   2)工作方式：间断使用30分钟
   3)环境温度：-10～40℃
   4)海拔高度：1500m以下
