产品介绍

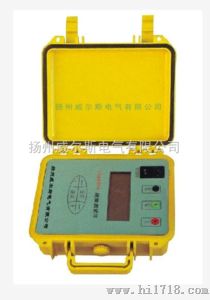

接地电阻测试仪
工作原理为由机内DC/AC变换器将直流变为交流的低频恒流,经过辅助接地极C和被测物E组成回路,被测物上产生交流压降,经辅助接地极P送入交流放大器放大,再经过检波送入表头显示。借助倍率开关,可得到三个不同的量限:0~2Ω,0~20Ω,0~200Ω。 产品功能:
测试时间、阻抗、电流同时测量,合格/不合格声光报警。
产品指标:
测试电流:0~30(A)
显示精度:5~30(A) ≤±5%
阻抗测量范围:0~600mΩ(10A) 0~200mΩ(25A)
报警电阻值:100mΩ(AC25A) 200mΩ(AC10A)
显示精度:≤±5%
测试电压:8V
时间控制:1~99(s)±5% 手控∞
显示方式:全数显
测试判别:合格/不合格 不合格声光报警
环境要求:相对湿度≤75%RH 环境温度0~40℃
重量:约13kg
尺寸:350×160×315 mm
电源:220V±10% 50Hz±5%
使用范围
适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值;本表还可测量土壤电阻率及地电压。2主要特点
(1) 结构上采用高强度铝合金作为机壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器,使仪表有较好的抗干扰能力。(2)采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。(3) 允许辅助接地电阻在0~2KΩ(RC),0~40KΩ(RP)之间变化,不致于影响测量结果。(4)本仪表不需人工调节平衡,3(1/2)位LCD显示,除测地电阻外,还可测低电阻导体电阻、土壤电阻率以及交流地电压。(5)如若测试回路不通表头显示“1”代表溢出,符合常规测量习惯。接地电阻测试仪相关产品

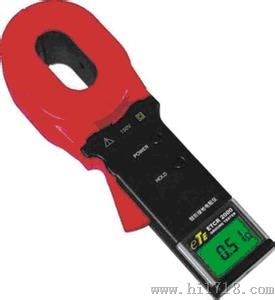

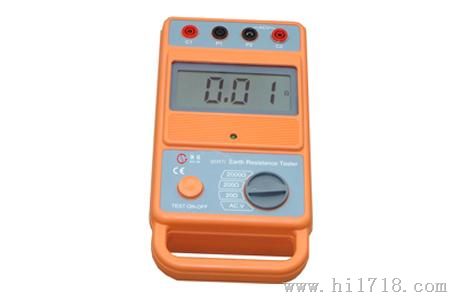

接地电阻测试仪
采用先进的大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。
