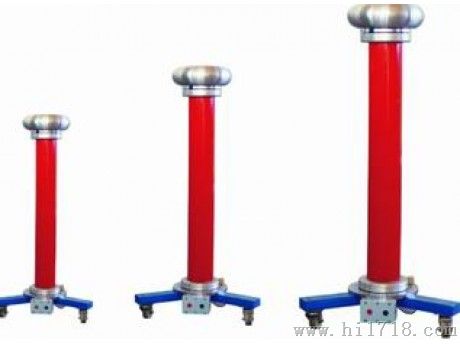

电容分压器

）分压器采用高精度电阻，电容组合件，特种工艺灌封，干式密封，不存在漏油问题。2）输入阻抗高：降低了测试电流、功耗小，使产品体小质轻、性能稳定、测量精度高。3）分压器、多值千伏表及专用电缆全部安放在一个铝合金箱内，安全可靠、便于携带和运输。4）多值千伏表可直读直流平均值，交流峰值，真有效值，峰值 等电压值。5）150KV以上采用有机复合绝缘外套，增加了表面爬距，大大降低了产品高度，使用携带更加方便。

5技术指标

1、精 度：DC（±1.0[%]+1个字） AC （±1.5[%]+1个字）2、分压比：150KV以下 1000：1 200KV以下 10000：13、电气强度：1.2倍工作电压

电压等级	AC/DC50kV	AC/DC100kV	AC/DC200kV	AC/DC300kV
分压比	1000：1	1000：1	1000：1	1000：1
阻抗	200MΩ	400MΩ	800MΩ	1200MΩ
准确度直流值	1．0级	1．0级	1．0级	1．0级
交流值	1．5级	1．5级	1．5级	1．5级

6注意事项

1．

产品相册(5张) 本设备使用时周围不得有任何杂物，以免影响测量精度。2．严格注意保持操作距离，确保操作安全。3．检查各部位联接可靠，特别是地线的牢固联接。4．测量完毕后直至仪表测量显示为零方可进入现场。5．严禁超压使用，并注意表面的清洁，不使用时应放在阴凉干燥处。

7使用说明

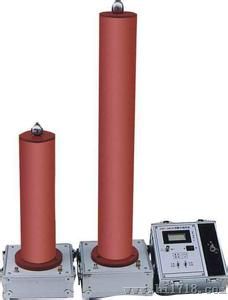

1．打开铝合金箱，取出分压器筒、均压球、专用数字测量仪表及专用电缆线。2．将有底座的分器筒安全可靠放置，依次装上第二节分压器筒及均压球。3．在分压器底座“地线”接线柱上牢固地接上地线。4．将被测高压引线与分压器顶端均压球牢固连接。5．将专用电缆线的一端插入分压器的输出孔中，另一端插入测量仪表的电压测量孔中，注意插紧接牢。6．根据所需测量的高压，选择测量仪表所掷位置。7．加载高压并记录数据。8．降压一段时间后，直到测量仪表显示为零时，方可拆除试验线路。1、精度高是高压静电电压表的更新换代产品；

  2、安全可靠是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠；

  3、读数方便是由高压分压器上端均压罩为高压端，可直接接入被测高压，下端有专用接地端，供接地使用，用专用电缆连接高压分压器和低压显示仪表，并选择相应的电压和量限即可开始测量，读数即为kV数；

  4、携带方便，整机用铝合金包装箱作机壳，使用、携带十分方便
