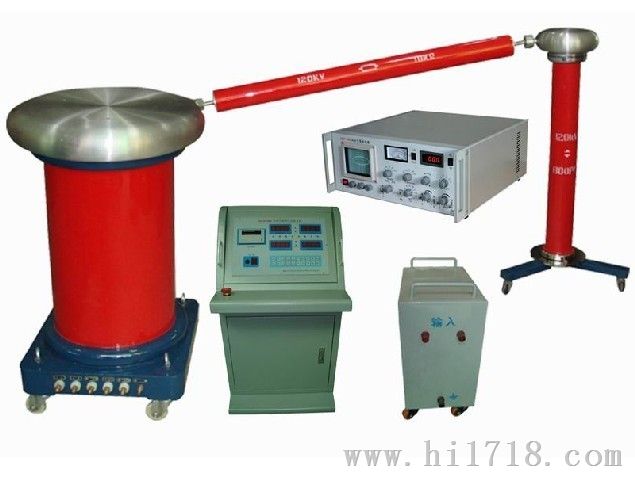

无局放试验变压器

一、技术参数... 2

二、功能说明... 3

三、操作步骤... 4

章  局放理论概述... 5

一、局部放电的定义及产生原因... 5

二 、局部放电的模拟电路及放电过程简介... 6

三、局部放电的测量原理：... 9

四、局部放电的表征参数... 10

第二章  局放测试的试验系统接线。... 10

局部放电测试电路的三种基本接法及优缺点。... 11

一、采用并联法的整个系统的接线原理图。... 12

二、几种典型试品的接线原理图。... 13

第三章  概述... 15

第四章  主要技术指标：... 16

一、系统工作原理：... 18

三、结构说明... 19

第五章  操作说明... 22

第六章  抗干扰措施和局部放电图谱简介... 26

（一）测量的干扰分类... 26

（二）抗干扰方法... 26

（三）初做实验者对波形辨认还是有一定困难的，下面就简单介绍一... 27

（四）下面介绍一些主要视为干扰或非正常放电的情况：... 29

第七章 局部放电测试当中应该注意的问题... 36

第八章  附件... 36

章  局放理论概述

在开始我们的实验以前，我们首先应该对局部放电有个初步的了解，为什么要测量局部放电？局部放电有什么危害？怎样准确测量局部放电？有了上述理论基础可以帮助我们理解测量过程中的正确操作。

  一、局部放电的定义及产生原因

     在电场作用下，绝缘系统中只有部分区域发生放电，但尚未击穿，（即在施加电压的导体之间没有击穿）。这种现象称之为局部放电。局部放电可能发生在导体边上，也可能发生在绝缘体的表面上和内部，发生在表面的称为表面局部放电。发生在内部的称为内部局部放电。而对于被气体包围的导体附近发生的局部放电，称之为电晕。由此总结一下局部放电的定义，指部分的桥接导体间绝缘的一种电气放电，局部放电产生原因主要有以下几种：

1、         电场不均匀。

2、         电介质不均匀。

3、         制造过程的气泡或杂质。最经常发生放电的原因是绝缘体内部或表面存在气泡；其次是有些设备的运行过程中会发生热胀冷缩,不同材料特别是导体与介质的膨胀系数不同，也会逐渐出现裂缝；再有一些是在运行过程中有机高分子的老化，分解出各种挥发物，在高场强的作用下，电荷不断地由
