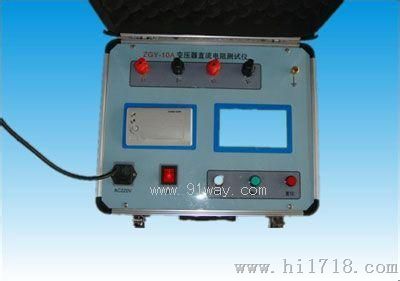

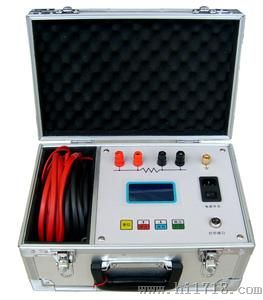

ZLDZ-变压器直流电阻测试仪

直流电阻测试仪采用典型的四线制测量法。以期提高测量电阻(尤其是低阻)的准确度。程控恒流源、程控前

置放大器、A/D转换器构成了测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定

、高精度的电流，然后，将所获得的数据(包括测试电压、当前的测试电流等)进行处理，得到实际电阻值。

本直流电阻测试仪可存储255试验数据，并且可打印存储的所有试验数据。仪器复位、掉电时所存储的数据

均不丢失。
操作原理：
直流电阻快速测试仪内有一个能产生直流电流的恒流源。在测量电阻时，恒流从I＋、I－端向被试品馈入恒

流，该电流在被测体上产生相应的电压值，这一电压值在V＋、V－端取回本机，经放大后，直接用四位半

LCD数字显示被试品的电阻值。

【ZLDZ-10A变压器直流电阻测试仪安全注意事项】

1、使用本仪器前必须认真阅读本手册。
2、仪器的操作者应具备一般电气常识。
3、仪器使用避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
4、仪表应避免剧烈振动。
5、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
6、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
7、在测试过程中，禁止移动测试夹和供电线路。

【ZLDY-10A 变压器直流电阻测试仪测量电阻的方法】

直流电阻快速测试仪测量电阻的方法主要有三种，分别是电流电压法、平衡电桥法以及相绕组同时加压法。
、电流电压法
直流电阻测试仪 其原理是在被测绕组中，通以适当大小的直流电流，然后测量绕组中的电流和绕组两端的电

压降，再根据欧姆定律，即可算出绕组的直流电阻。测量时，所用仪表应不低于0.5级，电流表应选用内阻较

小的，电压表应选用较高内阻的表，引线要有足够的截面。测量电感量较大的绕组时，还需要有足够的充电

时间。绕组通过的电流应限制在绕组额定电流的百分之二十以内。
此检测方法的主要缺点是需要较长的时间才能测出准确值。因为每相绕组可以等效成电阻和电感的串联电路

，在接通电源后，电感中电流从零逐渐增加到电源电压，然后逐渐下降到稳态值，需要一个过渡过程，过渡

时间的长短取决于电路的时间常数t=L／R。由于变压器铁芯的磁导率很高，L值大大增加，而线圈的直流电阻

数值又很小，因此时间常数t值很大。一般来说，电流表和电压表内阻对测量结果产生一定的影响，而且经过

时间大约T=3～5倍时间常数，电流才能达到稳态值，即需要几十分钟甚至更长时间，才能测出直流电阻的准

确值。
第二、平衡电桥法
平衡电桥法是采用电桥平衡的原理来测量直流电阻，常用的平衡电桥法有单臂电桥或双臂电桥两种。这种方

法可以直接读取数据，准确度较高，在中、小型变压器的实际测量中，大多采用直流电桥法，当被试线圈的

电阻值在1Ω以上的一般用单臂电桥测量，1Ω以下的则用双臂电桥测量。
在使用双臂电桥接线时，电桥的电位桩头要靠近被测电阻，电流桩头要接在电位桩头的上面。测量前，应先

估计被测线圈的电阻值，将电桥倍率旋钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电

，待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行

微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值=倍率数×测量臂电阻值。测量完毕，

先放开检流计按钮，再放开电源开关。
第三、三相绕组同时加压法
三相绕组同时加电压测量变压器的直流电阻，是根据楞次定律，使各相电流所产生的磁通在铁芯中相互抵消

，合成磁通为零，从而减小电感L值，使电路的时间常数减小，即减少了测量直流电阻的时间，提高了工作

效率。在测量时，还应考虑绕组电阻的大小受温度影响的因素和直流电阻的不平衡率等问题。用电压降法

测量直流电阻需要很长的时间才能获得准确值，主要由于线圈中通入的电流在变化过程中，在高导磁率的

铁芯中产生磁通，致使L增大。若使磁通减少，也就降低了L值，则电流变化的时间（取决于时间常数）便

减小。
在变压器的三相绕组同时加电压，同时测量每相的直流电阻，可以达到此目的。三相绕组同时加电压时，

在每相绕组中通入的电流从零开始增加，由右手螺旋定则可知，三相电流在每个铁芯柱中产生的磁通方向

不同，它们的作用相互抵消，结果是使铁芯中的合成磁通近似为零。这使电感值L大为减小，因此时间常数

t也就降为，测试时电流变化的过渡过程大为缩短，短时间内便能获得稳定的电流值，进而求出绕组的

直流电阻值。

二、主要技术指标及使用条件
1、输出电流：5A、10A
2、测量范围：5A：1mΩ～4Ω
10A:1mΩ～1Ω
3、分辨率：1μΩ
4、测试精度：0.2级
5、工作温度：-10℃～50℃
6、工作湿度：0～80%
7、工作电源：AC 220V±10% 50Hz±1Hz
8、仪器重量：18kg

三、面板及各键功能介绍
复位键： ① 测试完毕或中断工作 ② 温升计时开始
方式键： ① 选择仪器测试方式 ② 手动控制打印
启动/复测键：① 测试开始 ② 重复测试
液晶屏： 前四位显示测试方式或阻值，后两位显示时间
电流指标： 仪器输出电流指示
状态指示： 仪器充电、放电指示（该表无量值意义，仅代表充电放电状态）
● AC 220V： 电源插座及开关
● +1 — 1接线柱：输出电流端子
● +V — V接线柱：采样电压端子
● A2接线柱： 备用端子
┴ 仪器接地端子

四、使用方法
1、接通仪器的电源线：
将随机配备的专用测试线取出，其中红、黑两把测试钳分别夹到被测试品的两个采样端并用力磨擦触点，测试线的另一端与仪器的接线端子对应接好。（注意红、黑颜色对应，且粗线接电流端子，细线接电压端子）。
2、开机，屏幕显示： 1.1.0.0：XX
3、选择测试方式及电流：
按方式键屏幕循环显示各种测试方式和电流，屏幕前四位的代码定义如下：
位代表测试方式： 1—普通变压器测试 2—铁芯五柱低压角接变压器低压绕组测试
3—温升测试 4—有载分接绕组纵向测试
第二、三位代表输出电流 05—测试电流5A 10—测试电流10A 20—测试电流20A
第四位代表电流状态 0—内部电源供电 1—外部扩展电源供电
例 1.1.0.0：XX 代表10A 供电，普通变压器直阻测试
2.2.0.1: XX 代表外接扩展电源20A供电，铁芯五柱低压角接变压器低压绕组测试。
3.0.5.0：XX 代表5A供电，温升测试
