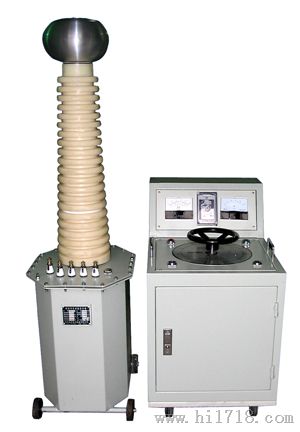

BYSB油式工频试验变压器是我公司在原TDM型试验变压器的基础上改进的换代产品。

本系列产品具有如下特点：
　　◆　根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。
　　◆　解决了TDM系列变压器的渗漏油问题，由于TDM系列变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆。短路杆和串激杆等功用外，还相当于变压器储油器。
　　◆　采用金属因定引线和均压，从而消除了放电现象。
　　◆　渍箱结构紧凑，外观新颖，体积小，重量轻。
　　◆　铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新特殊材料予以坚固，取代了传统的穿芯螺杆。线圈为同心圆筒，多层塔式结构。

　BYSB油式工频试验变压器　技术参数
　　◆　输入电压0—220V/0—400V
　　◆　额定高压0—400KV
　　◆　额定容量0—200KVA
　　◆　产品种类及型号
　　　　交流YDJ—X/Y
　　　　交直流YDJZ—X/Y
　　　　交流串激YDJC—Y
　　　　交直流串激YDJCZ—X/Y
　　　　（X为输出容量参数，单位为KVA；Y为输出交流电压参数，单位为KV。）
