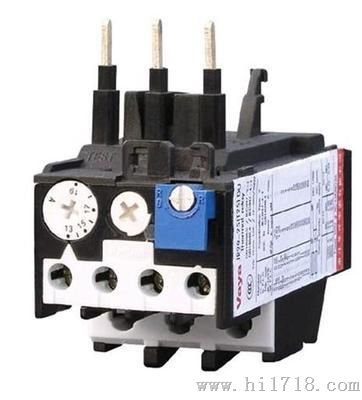

过载继电器

　　过载继电器也叫热过载继电器， 当它接入主电路内，流过与电动机相同电流，当电动机过载达到一定程度时，热元件被加热达到一定弯曲程度，推动热继电器动作结构。

　　过载继电器主电路基本参数
　　额定绝缘电压660伏
　　额定工作电流25.35.93安
　　密封调节器额定整定电流辅助电路
　　具有电气隔离的常开和常闭
　　额定绝缘电压550伏
　　额定频率50-60赫兹
　　使用类别，额定工作电压约定发热和额定工作电流
　　热元件额定是流调节范围

　　过载继电器使用事项
　　过载继电器只能作为控制电动机的过载保护，不能作为短路保护。
　　装设时必须了解保护对象的额定电流，选择规格必须为额定电流的+20%.
　　通常直接装设于电动机的启动接触器（Magnetic Switch）之后。
　　当电流过高或者因负载电流超过设定时，就会启动过载继电器而断回路，虽然可借由重设纽回复通路，但如果装置过载继电器启动时，不可任意调高设定电流，应查明过载原因，否则极易烧毁被保护之装置。
