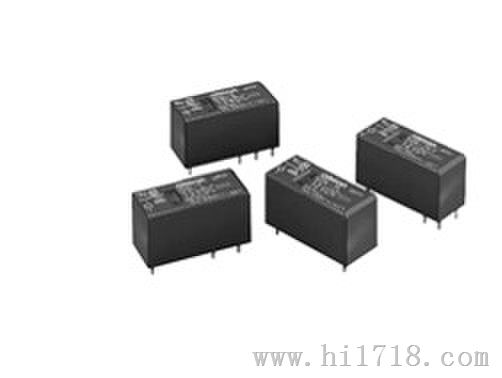

小型中功率继电器

　　小型中功率继电器属于功率继电器的一种使用范围，起作用和特点和功率继电器大致相同。功率继电器，功率继电器（power relay），是一种在输入量（或激励量）满足某些规定的条件时，能在一个或多个电器输出电路中产生跃变的一种器件。可用于中性点直接接地系统，作为零序电流保护的方向元件。

　　小型中功率继电器产品信息
　　额定电压： DC12
　　产品系列： jzc,jzc,jzc
　　触点切换电流： 10（A）
　　触点切换电压： 250VAC/30VDC（V）
　　防护特征： 敞开式
　　触点负载： 中功率
　　应用范围： 信号
　　型号： JZC-36F
　　品牌： HONGFA/宏发
　　触点形式： 转换型

      小型功率继电器接线图

      小型功率继电器的负载分类
      微功率继电器：当触点开路电压为直流28V时，触点额定负载电流（阻性）为0.1A;0.2A的继电器；

      功率继电器：当触点开路电压为直流28V时，触点额定负载电流（阻性）为0.5A;1A的继电器；
      中功率继电器：当触点开路电压为直流28V时，触点额定负载电流（阻性）为2A;5A的继电器；
      大功率继电器：当触点开路电压为直流28V时，触点额定负载电流（阻性）为10A;15A;20A;25A;40A……的继电器。
