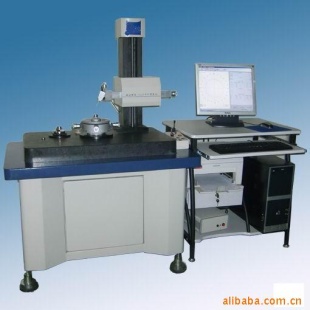

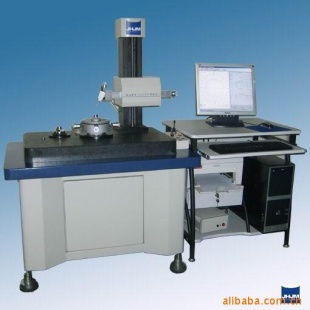

HB-RD30II大理石电动立柱工作型圆度仪
HB-RD30II大理石电动立柱工作型圆度仪外型美观，操作方便，是一种普及型的手动/电动圆度测量机。可进行测量零件的圆度、波纹度、同心度、同轴度、平面度、平行度、垂直度、偏心、轴向跳动和径向跳动，并能进行谐波分析、波高波宽分析，可广泛应用于汽车、摩托车、机床、轴承、油泵油嘴等行业工厂车间和计量部门。
    HB-RD30系列圆度仪可测各种规则、不规则的环形工件的圆度、同心度、同轴度、平面度、平行度、垂直度、表面波纹度(Wc、Wp、Wv、Wt、Wa、Wq)、频谱分析、波高分析、偏心、轴弯曲度及跳动量等。
　　● 电动大理石立柱
　　测量参数: 圆度、同心度、同轴度、平行度、平面度、垂直度、间断表面测量、轴向跳动、径向跳动
　　分析功能：谱分析、波高波宽分析、表面波纹度
　　主轴精度：±0.025μm
　　系统精度：≤0.05μm
　　检测直径：200mm（可扩展）
　　检测高度：300mm(可扩展）
　　数据采集：圆光栅
　　采样点数：4096 点/圈
　　系统精度等级：二级
　　转 速：5 r/min
　　承 载：15Kg
HB-RD30II大理石电动立柱工作型圆度仪原理　
　　HB-RD30II型圆度仪采用半径测量法，工作旋转式。该圆度仪旋转轴系采用高精度气浮主轴作为测量基准；该圆度仪电器部分由计算机及德国海德汉精密圆光栅传感器、精密电感位移传感器组成，德国海德汉精密圆光栅传感器、精密电感位移传感器计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；该圆度仪测量软件采用基于中文版WinXP操作系统平台的RD系统圆度测量软件，完成数据采集、处理及测量数据管理等工作。
　　HB-RD30II型圆度仪仪数据采集系统采用耐用可靠的德国进口圆光栅，其极高的数据采集密度（4096线）为处理圆度，特别是波纹度或震纹的评定上提供了足够的数据；其极高的角向精度保证实现精确测量同心度、同轴度、部分圆弧圆度测量等功能。　
HB-RD30II大理石电动立柱工作型圆度仪主要技术规格　
    1、测量范围：直径：ф150mm（可定制ф200mm） 最小内径：ф5mm
　　2、试件高度：300mm
　　3、量程范围：500чm (半径差)
　　4、转 速：5 r/min
　　5、承 载：15Kg
　　6、电 源：AC 220V±10% 50Hz
　　7、外形尺寸：860mm(长) ×600mm（宽）×1500mm(高)
　　8、净重：约300Kg
HB-RD30II大理石电动立柱工作型圆度仪仪器精度
　　主轴精度：±0.025чm
　　系统精度：≤0.05чm
　　采样点数：4096
　　径向分辨率：0.001чm
　　系统精度等级： 二级（一级：≤0.03чm 二级：≤0.06чm 三级：≤0.1чm）
HB-RD30II大理石电动立柱工作型圆度仪标准配置
    主机：1台
　　主轴：1个
　　立柱：1个
　　大理石台面:1个
　　圆光栅：1个
　　标准件:1个
