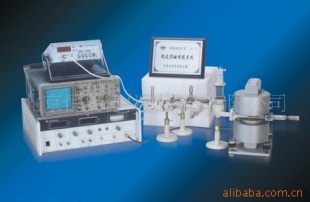

BJ DH809A微波顺磁共振试验系统是根据高等院校近代物理实验教学大纲而设计的一套简单的教学装置，它适用于物理等的学生在微波频段做顺磁电子自旋共振试验。该系统工作在三厘米波段，整个系统由微波信号发生器、隔离器、可变衰减器、波长计、魔T、匹配负载、单螺调配器、晶体检波器、矩形样品谐振腔、耦合片、磁共振实验仪、电磁铁等组成，为了连接方便，增加了H面弯波导、波导支架、视频电缆、连接线、波导夹、螺钉等元件。系统可以完成以下任务：

1、研究了解电子自旋共振现象；

2、测量有机自由基DPPH中的g因子值；

3、了解和掌握微波器件在电子自旋共振中的应用；

4、从矩形谐振腔长度的变化进一步理解谐振腔中的驻波场型；

5、利用样品有机自由基DPPH在谐振腔中的位置变化，探测微波磁场的情况。

选件一：高斯计

选件二：示波器
