风能自动气象站

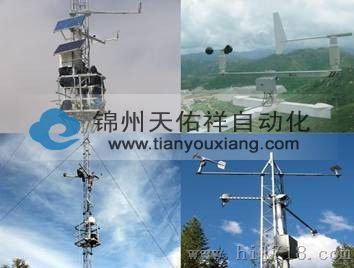

TYX-QTF1型风能自动气象站

一、风能自动气象站产品概述：

TYX-QTF1型风能自动气象站是我公司基于多年的自动气象站设计经验而设计、制造。采用“ 积木式”结构和CAN 总线技术，在现场能快速实现功能扩展。该产品具有高可靠性、高准确性、易维护、易扩展、可配置等特点。
   TYX-QTF1型风能自动气象站目的是协助用户建立风能（风力）观测网；开展长期连续稳定的气象观测，获取风能（风力）信息，满足风能资源数值模拟、风况特征分析、风工程参数分析和近地层气象要素梯度变化。
   该系统采用CAN总线技术和组态软件可配置技术，可对4-20层不同梯度同步进行观测，每层可测量风向、风速、温度及气压等常规气象要素场，也可测量三维湍流、二氧化碳和水汽通量及太阳辐射。具体传感器的配置可视用户需要进行合理配置。
   为保证气象观测的长期稳定和测量的准确度，本系统所使用的硬件设备均为我公司定型产品或成熟产品。系统采用了工业级的二维超声风速仪；以10Hz或20Hz的扫描速度测量和记录大气湍流的风温脉动量，同时采用我公司的风速风向传感器或强风传感器和辐射传感器；以及空气温湿度传感器和硅电容式气压传感器等组成多层梯度观测。

二、风能自动气象站典型应用：

1、风能资源普查和风电场选址

2、气候变化研究

3、大气垂直梯度研究

4、污染扩散研究

5、核电及各种大型建筑物／桥梁工程前期研究和后期安保。

三、风能自动气象站设计依据：

1、《国家发展改革委关于风能资源详查区域和风能资源观测网方案的批复》

2、《风能资源详查和评价工作大纲》

3、《风电场风能资源测量方法》GB/T18709—2002

4、《风电场气象观测及资料审核、订正技术规范》QX/T74-2007

5、《地面气象观测规范》

6、《近地面层通量观测业务规范》

四、风能自动气象站产品特点：

1、优异的同步采集处理技术，确保数据一致性系统核心硬件采用ARM9微处理器，扫描频率可达144Hz；同时采用SDM(Synchronous Devices for Measurement)技术，所有传感器可同时触发实现同步测量；确保数据测量的一致性。

2、真正的积木式结构整体构架采用CAN总线技术，外部通讯使用MOTOBUS协议；实现了真正意义上的积木式模块化总线结构；具有高可靠性、高准确性、易维护、易扩展等显著特点。

3、采样频率可控，满足用户研究的需求原始采样频率可控，常规场量采样频率可设为0.1～4Hz；脉动场量可设为10～32Hz。

4、配置大容量数据存储卡预留CF 卡接口，支持32G 容量CF 存储卡；可保存所有观测的采样原数据和计算后气象数据。

5、严酷环境适应性标准的METAR/SPECI报文格式，可方便快捷的进行业务化应用。

6、开放的数据库设计库结构和字段定义全方位向用户开放；方便用户二次开发。

五、风能自动气象站技术指标：
