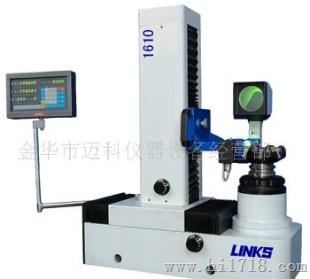

刀具预调测量仪

A.用途： 　　本仪器是精密级、经济型手动台式刀具预调测量仪。主要用于测量数控机床、加工中心和柔性制造单元所使用的镗、铣类刀具切削刃的坐标位置，并能检查刀尖的角度、圆角及刃口的情况。 B.特点： 外形美观、密封性强，可安置于车间使用 结构简单，操作方便，运动平稳 1610型测量系统采用国产高精度光栅尺 1610A型测量系统采用进口高精度光栅尺 具有公、英制转换和直径、半径转换功能 可加装过渡套实现扩展圆锥柄号功能(根据用户需要) 具有三点定圆、四点定角功能 具有断电记忆功能 C.技术规格： 　 本仪器的精度指标符合JB/T7982-1999《刀具预调测量仪精度》机械行业标准中精密级的全部规定。 径向量程.....................150mm(φ300mm) 　 轴向量程..................400mm(45mm-400mm) 测量系统分辨率..........................0.01mm 主轴刀套标准锥度..........................7:24 基本圆锥柄号...............................50# 可加装过渡套的圆锥柄号........................40#,45# 光学投影屏幕视场直径.........................φ100mm 光学系统放大倍数.........................20倍 电源.......................AC220V ± 10% 50HZ 仪器净重...............................265kg 仪器毛重...............................400kg 主机外形尺寸(长×宽×高)......820mm×500mm×1100mm 包装箱外形尺寸(长×宽×高)..1400mm×1200mm×1300mm D.成套仪器包括：　　　　　　　　　　　　　 主机...............................1台 数显表.............................1块 投影屏.............................1个 E.标准附件： 50#校准棒....................................1件 6V20W灯泡.............................3个 电源线................................1根 F.特殊附件：（按专门定货供应）　　　　　　　　　　　　 50#上加装40#过度套组件...............................1套 50#上加装45#过度套组件...............................1套
