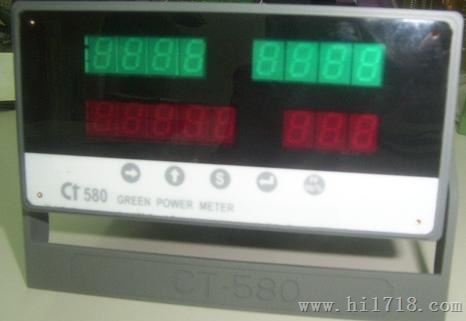

七泰功率表CT-580

◆ 产品详细资料

   CT-580 數位式綠能功率分析儀除了強調基本量測功能表現之外，更加大了量測的範圍、增加顯示位數，而且降低價格、減少體積，提供廣泛的量測範圍(DC/ AC10 Hz ~ 50 KHz)。應用了數位取樣科技，量測精確度達到0.2%。適用於綠能家電產品及開關式電源,馬達…LCD,太陽能產品等的檢測。

特點

● 電壓／電流／瓦特／功因或頻率同時顯示.
● 具有單一參數上下限設定功能
● 具RS-232或485輸出,電腦連線資料收集存儲功能.
● 顯示真有效值電壓,電流,瓦特.
● 對小訊號之高精確度量測(高度線性特性) .
● 瓦特頻寬符合 EPA 能源之星要求。
● 適合低於0.1W以下功率量測，瓦特解析度：0.001W (1mW)

應用範圍

● LCD Monitor 等顯示設備、綠色電腦、交換式電源供應器.
● 事務機器(印表機、掃描器、影印機、傳真機 )
● 太陽能電源,電池,變頻冷氣,空調等綠能家電
● 照明設備燈具,電子安定器,省電燈泡.

規格

測量項目:

Voltage (DC/AC Trms), Current (DC/AC Trms), Watt (DC/AC Trms), Power Factor,

測量範圍:

參數 　範圍 電壓 (DC/AC) 　5.000V, 50.00V, 500.0V 電流 (DC/AC) 　±0.1％ of range 電流 　±0.1％ of range 瓦特 　±0.2％ of range
參數		10Hz~500Hz	500Hz~5kHz	5kHz~20kHz	20kHz~50kHz
電流	±0.2％	±0.25％	±0.3％	±0.4％
功率因數	±1％	±1％	±2％	----
<div " align=center>頻率	±0.2％	±0.2％	±0.3％	±0.5％

  輸出控制: “GO/No-GO” 設定及Relay接點輸出.   通訊輸出: 介面: RS232/RS485, CAN bus通訊介面, 乙太網路(選配). 傳輸速率: 2400~19200 通訊協定: Modbus/RTU

外觀尺寸	73mm(高) x 160mm(?) x 16mm(深)
電源測量	單相兩線式 (1O2W)
測量值種類	電壓(V), 電流(A), 視在功率(VA), 瓦特(W), 虛功(Var), 頻率(Hz), 功率因數(PF).
運算方式	交流真有效值(Trms)計算, 運用快速數位信號處理.
範圍選擇	自動或手動選擇
資料更新	2.5 次/秒.
輸入阻抗	電壓輸入端: approx 1Mohm 電流輸入端: approx 10mohm/1ohm(5, 50mA range)
允許輸入	電壓 :	650V rms
	電流 :	20A RMS 50A peak
波形因素	3.5
輸入方法	電壓: 電阻分壓器 電流: 分流器
輸入端子	配電端子或電源插座 (選項)
輸入範圍	設定範圍檔位的10% 到 100% .
溫度係數：	低於 ± 0.05% f.s/ ℃.
