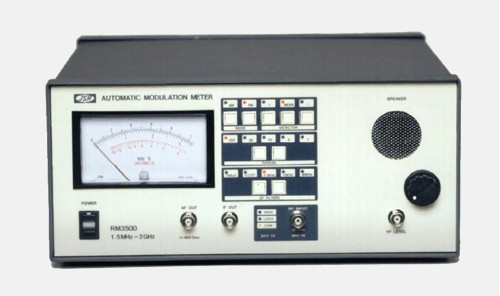

RM3500调制度分析仪

简介：

    RM3500是一部设计良好、操作简单的自动调制度测量仪，测量信号范围为1.5MHz-1.2GHz,快速精确的测量,是无线电通讯产品测量的帮手。

特点：

·频率范围：1.5MHz-1.2GHz
·有效指标：2GHz
·AM&FM完整测量
·LED指示测量状态及量程
·指针显示
·CCITT(VP53)噪音滤除器 规格RF输入

规格:

频率范围：1.5MHz-1.2GHz
输入阻抗：50Ω
输入电平：2mV-1V
输入：0.5W
本机振荡输出：<-60dBmFM测量
FM范围：5个
量程:1KHz;3KHz;10KHz;30KHz;100KHz
精确度：±2% FM
偏差：100MHz<20Hz;500MHz<100Hz;1000MHz<200Hz
失真：<1%(at 50KHz deviation With at 1KHz tone)
测量模式：Peak+Ve,Pv;meanAM测量
AM范围：5个
量程:1%;3%;10%;30%;100%
精确度：±2% AM
偏差：<0.5%(15KHz)
失真：<1%(for 50% AM With at 1KHz tone)
测量模式：峰值,平均值音频滤波 60KHz
带通滤波器：25Hz-60KHz±1dB;12Hz-72KHz±3dB(With HF roll of at 80dB/decade)15KHz
带道滤波器：25Hz-15KHz±1dB;12Hz-19.5KHz±3dB(With HF roll of at 60dB/decade)3.5KHz
带通滤波器：25Hz-3.5KHz±1dB;12Hz-4KHz±3dB(With HF roll of at 100dB/decade)CCITT 滤波器；
VP53 加重网络：750us,12Hz-212Hz±3dB,HF roll of 20dB/decadeAF输出
AF输出：BNC输出AF
输出电平：0dBm相对于
AF输出阻抗：600ΩIF输出 IF
输出：BNC输出IF
输出电平：100mV
显示：动圈式指针表头指示(见过载保护)
电源输入：AC240
