高温水流量表
- 价 格：
- 电议
- 型 号：
- HTLUGB
- 品牌/商标：
- 恒天
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏
产品介绍

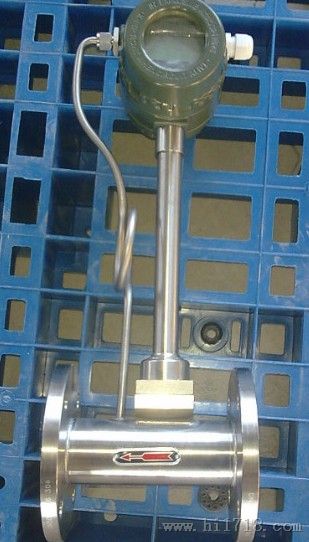

高温水流量表
高温水流量计
一、涡街流量计原理在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡门涡街,如图(一)所示。在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路,即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。
图(一)旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
| 公称通径(mm) | 15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300~1000插入式) |
| 公称压力(MPa) | DN15-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货) |
| 介质温度(℃) | 压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货) |
| 本体材料 | 1Cr18Ni9Ti,(其它材料协议供货) |
| 允许振动加速度 | 压电式:0.2g 电容式:1.0~2.0g |
| 精确度 | ±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS |
| 范围度 | 1:6~1:30 |
| 供电电压 | 传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池 |
| 输出信号 | 方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA |
| 压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
| 防爆标志 | 本安型:ExdⅡia CT2-T5隔爆型:ExdⅡCT2-T5 |
| 防护等级 | 普通型IP65 潜水型 IP68 |
| 环境条件 | 温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa |
| 适用介质 | 气体、液体、蒸汽 |
| 传输距离 | 三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω |
| 仪表口径(mm) | 液体 | 气体 | ||
| 测量范围(m3/h) | 输出频率范(Hz) | 测量范围(m3/h) | 输出频率范围(Hz) | |
| 15 | 0.3~6 | 2.2~25 | ||
| 20 | 0.6~12 | 4~50 | ||
| 25 | 1.2~16 | 25~336 | 8.8~55 | 190~1140 |
| 32 | 1.6~30 | 18~130 | ||
| 40 | 2~40 | 10~200 | 27~205 | 140~1040 |
| 50 | 3~60 | 8~160 | 35~380 | 94~1020 |
| 65 | 5~100 | 60~700 | ||
| 80 | 6.5~130 | 4.1~82 | 86~1100 | 55~690 |
| 100 | 15~220 | 4.7~69 | 133~1700 | 42~536 |
| 125 | 25~340 | 240~2800 | ||
| 150 | 30~450 | 2.8~43 | 347~4000 | 33~380 |
| 200 | 45~800 | 2~31 | 560~8000 | 22~315 |
| 250 | 65~1250 | 1.5~25 | 890~11000 | 18~221 |
| 300 | 95~2000 | 1.2~24 | 1360~18000 | 16~213 |
| (300) | 100~1500 | 5.5~87 | 1560~15600 | 85~880 |
| (400) | 180~3000 | 5.6~87 | 2750~27000 | 85~880 |
| (500) | 300~4500 | 5.6~88 | 4300~43000 | 85~880 |
| (600) | 450~6500 | 5.7~89 | 6100~61000 |
