凸轮轴测量仪

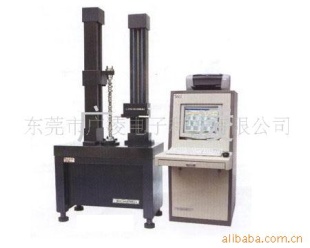

L-1000型凸轮轴测量仪

一 主要功能

具有测量凸轮轴的桃形面升程数值、升程误差、相位角、速度曲线、加速度曲线、锥度、基圆跳动等;凸轮轴的轴颈的径向误差、圆度、波纹度和偏心度误差等主要功能。采用凸轮轴立式安装测量结构。旋转轴系由精密气浮主轴与气浮构成，双气浮直线运动导轨立柱做为直线运动基准，由进口电机驱动；电器部分由计算机及进口精密圆光栅传感器、精密光栅位移传感器组成。测量软件采用基于中文版WINDOWS操作系统平台的WILSON测量软件，完成参数输入、测量选择、数据采集、处理及测量数据管理和测量结果打印输出等工作。

二 主要特点

  1立式主机测量结构：凸轮轴垂直安装，避免重力因素影响对测量造成的误差；

  2高精度：机械运动部件和工件的定位（超精密气浮主轴与气浮、双气浮直线运动导轨立柱）均采用气浮结构，主轴精度高达0.08um；

  3长寿命：主轴、导轨均采用气浮结构，故永不磨损、精度保持长久、仪器精度寿命长达十年以上；

  4数据采集采用世界上最的德国海德汉公司的精密光栅传感器（旋转、位移）及其相关技术，准确度高，稳定性好；

 5工作平台和立柱导轨均采用精密花岗岩材料制成，可抑制周围环境的噪声和震动；

  6可放置在企业计量室和生产车间现场使用

三 技术参数

Ø 附加功能：各种环形工件的圆度值、波纹度值、各种间断圆弧表面的跳动量

Ø 扩展功能：活塞测量、曲轴测量、形状误差测量、圆柱面的测量

Ø 可测长度：450mm（可扩展）

Ø 工作台直径：140mm（可扩展）

Ø 承 载：20kg

Ø 测量方式：半自动

Ø 圆光栅系统准确度：±18″

Ø 圆光栅分辨率：18″
