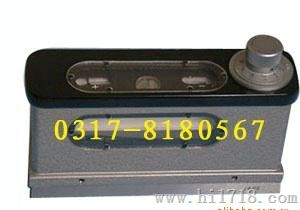

光学合像水平仪

产品名称：光学合像水平仪
产品型号：165*48

光学合像水平仪标准编号：JB/T 3238-1999

光学合像水平仪用途：合像水平仪广泛用于测量平面和圆柱面对水平方向的倾斜度，以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备安装位置的正确度。

光学合像水平仪的结构：合像水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V型工作面的底座等制药部件组成。

光学合像水平仪技术数据：
1.刻度盘分划值：0.01mm/m
2.测量范围正负：0-10mm/m
3.示值误差：正负1mm/m范围内正负0.01mm/m
4.全部测量范围内正负0.02mm/m
5.工作面平面性偏差：0.003mm
6.水准器格值：0.1mm/m
7.工作面尺寸：（mm）165*48

8.仪器重量：2公斤

合像水平仪的工作原理：合象水平仪是利用棱镜将水准器中的气汽象符合放大，来提高读数的精确度，利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度
