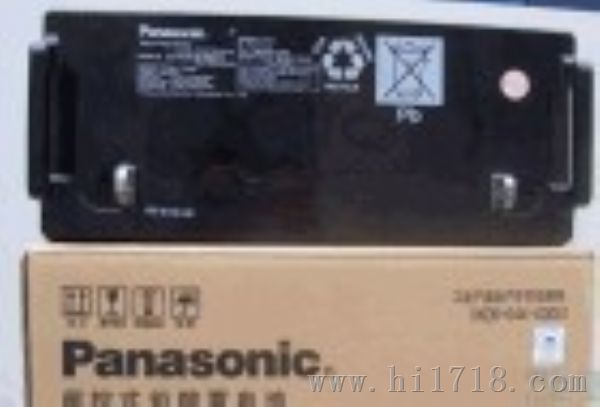

12V75A松下蓄电池LC-P1275

12V75A松下蓄电池LC-P1275

松下特点1、安全性能好:正常使用下无电解液漏出,无电池膨胀及破裂。2、放电性能好:放电电压平稳,放电平台平缓。3、耐震动性好:完全充电状态的电池完全固定,以4mm的振幅,16.7Hz的频率震动1小时,无漏液,无电池膨胀及破裂,开路电压正常。4、耐冲击性好:完全充电状态的电池从20cm高处自然落至1cm厚的硬木板上3次。无漏液,无电池膨胀及破裂,开路电压正常。5、耐过放电性好:25摄氏度,完全充电状态的电池进行定电阻放电3星期(电阻值相当于该电池1CA放电要求的电阻),恢复容量在75%以上。6、耐过充电性好:25摄氏度,完全充电状态的电池0.1CA充电48小时,无漏液,无电池膨胀及破裂,开路电压正常,容量维持率在95%以上。7、耐大电流性好:完全充电状态的电池2CA放电5分钟或10CA放电5秒钟。无导电部分熔断,无外观变形。

因为松下密封铅酸蓄电池的诸多优点，因此获得了广泛应用．然而松下蓄电池的充电技术似乎不被看重，因充电方式不合理而造成电池过早报废的情况普遍存在．有鉴于此，笔者设计制作了一款二阶段恒流限压式铅酸电池充电器。充电原理分析： 1.维护充电： 当电池电压较低时（可设定，本电路预设在 9V 以下），充电器工作在小电流维护充电状态下，工作原理为 U1C⑨脚（同相端）电位低于⑧脚（反相端）， U1C 输出低电位，T4 截止。U1D 11 脚电位约 0.18V．此时充电电流约 250mA（恒流电路由 R14，U1D，T1B 周边外围电路构成，恒流原理读者请自行分析）．

    2. 快速充电： 随着维护充电继续，电池电压逐渐升高，当电池电压超过 9V 时，充电器转入大电流快充模式下，U1C⑨脚（同相端）电位高于⑧脚（反相端），U1C 输出高电位， T4 导通， U1D 11 脚电位约为 0.48V，充电器恒定输出约 1A 电流给电池充电。 3. 限压浮充： 当电池接近充足电时，充电器自动转入限压浮充状态下(限压浮充电压设定为 13.8V，如为 6V 蓄电池，则浮充电压应设定为 6.9V)， 此时的充电电流会由快速充电状态下逐渐下降。

    至电池完全充足电后，充电电流仅为 10～30mA，用以补充电池因自放电而损失的电量。 4. 保护及充电指示电路：本电路设有反极性保护电路，由 D4，U1C，U1D，T1 及外围元件构成，当电池反接时，充电器限制输出电流不致发生事故。充电指示由 U1A， D7 及外围元件构成，充电时，D7 点亮，充电器进入浮充状态后，D7 熄灭，表示充电结束。 5. 本电路略为修改电路参数即可任意调整充电电流，浮充电压以满足不同规格电池的需要。
