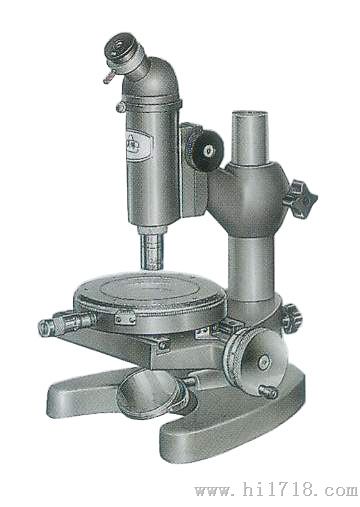

15J测量显微镜

15J测量显微镜

 详情说明用途测量显微镜是光学计量仪器之一种，它的结构简单，操作方便，适用范围极广，用途如下：1．直角坐标中测定长度，例如测定孔距、基面距离、刻线宽度、键槽宽度、狭缝宽度、通孔外圆直径、电线电缆绝缘皮厚度等。2．转动度盘测定角度，例如对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量。3．用作观察显微镜，以比较法检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等等。 规格

物    镜		目    镜		显微镜放大倍数	工作距离（mm）	视场直径（mm）
放大倍数	焦距（mm）	放大倍数	焦距（mm）
2.5X/0.08	43.40	10X	25.00	25X	58.84	5.6
10X/0.25	17.13			100X	7.81	1.4

 测量工作台读数装置主要规格X轴移动测量范围           50 mmY轴移动测量范围           13 mm测微器分度值               0.01mm
测量台转动范围             不限测量台刻度盘分度范围       0°?360°测量台刻度盘之分度值       1°测量台刻度盘游标读数示值   6’ 测量精度仪器示值误差：±（5+L/15）μm仪器示值误差：包括测量误差与仪器系统误差注：测量地点温度变化（20±3）℃L-被测件长度（mm） 仪器主要尺寸测量台与物镜间之距离     80mm测量工作台直径              120mm 仪器外形尺寸      262×220×325mm
