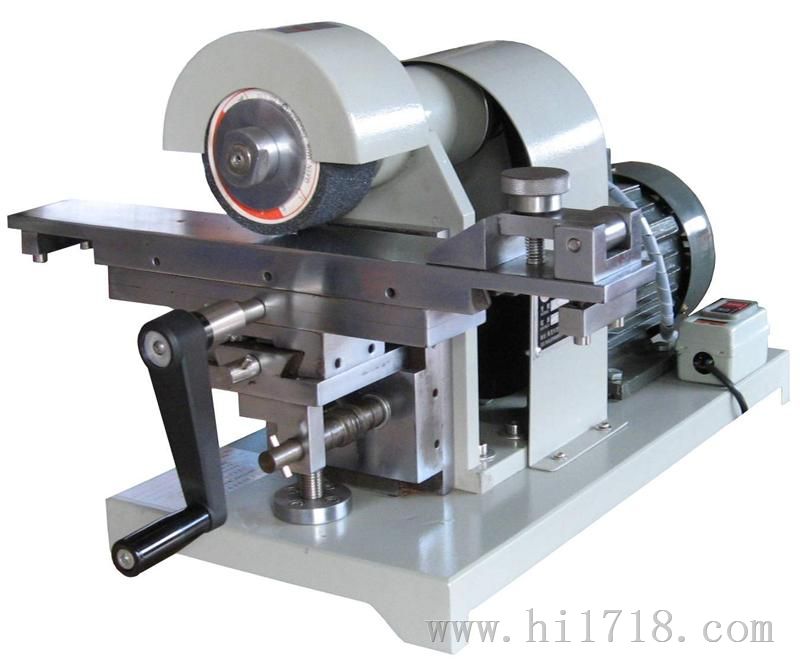

XL-SZ双头磨片机

XL-SZ双头磨片机

双头磨片机专供橡胶厂及科研单位磨制橡胶试片到一定厚度供其他试验设备进行试验。是检验橡胶质量工作中必不可少的设备之一。

本机主要由机座进给拖板、工作轮、吸尘管、电动机、砂轮等主要部件组成。结构简单，使用安全，操作方便。

二、技术特征

1、砂轮线速度：12米/秒

2、砂轮规格：G₂60APRI170*40*32       36粒

                 G₂60APRI170*40*32       80粒

3、电动机    GO₂-11-40.6W  AC380V   50Hz  1400转/分

4、工作尺寸：直径160mm*44mm，中心高214mm

5、工作轮行程：20mm

6、夹持试样尺寸：长度大于260mm

                     宽度36mm

                     厚度8mm

7、外形尺寸：500*400*310mm

8、净重：80KG

三、使用方法

1、拨动小手把，使滚花偏心球张开，将橡胶试片的一端夹入，再将试片的另一端逆时针方向，沿着工作轮运用活动压辊压好。

2、启动电动机，使砂轮向着前头所示方向转动。

3、摇动手柄，使上拖板沿着下层轨向着进给，手柄上装有刻度盘，每小格为0.02mm。

4、拨动手轮中装有保险装置，手轮只许朝逆时针方向转动，反之用力过猛将会损坏其保险装置。

5、在工作进应先粗磨、后细磨。

四、维护与保养

1、如发现磨出的试片厚度不均及不平整现象，应检查砂轮平面是否平行。

2、如发现砂轮有失调失圆现象，应用割刀修正平面。（金刚石）

3、定期给拖板工作面加润滑油，以保证正常工作。

4、经常调整螺母与丝杆的间隙大小。

5、该机安装在无震动及无腐蚀来源的环境中。
