金属管浮子流量计
金属管浮子流量计
金属管浮子流量计
金属管浮子流量计

金属管浮子流量计

价 格:
电议
型 号:
JD-LZ
品牌/商标:
金迪仪表
企业类型:
制造商
新旧程度:
全新
原产地:
江苏金湖
产品特点:
坚固的全金属结构设计型浮子流量计、采用独立概念设计的测量管指示器、适用于小口径和低流速介质流量测量。
产品介绍

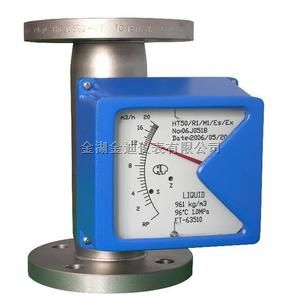

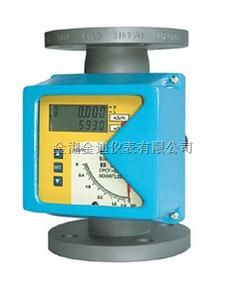

金属管浮子流量计

流量仪表系列>>JD-LZ金属管浮子流量计:



       JDLZ系列金属转子流量计具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点,具有耐高温、耐高压、JDLZ系列金属转子流量计有普通型和防腐蚀型,以上两种类型均分为现场指示型(JDLZZ-)和电远传型(JDLZD-)、普通型流量传感器、仪表材料为(1Cr18Ni9Ti)、防腐型为(1Cr18Ni9Ti)内衬PTEF。如果金属转子流量计测量的介质中含有铁磁性颗粒,就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。
主要技术参数数                                                                                                          (1)基本测量范围:水(20℃) 2.5-150000L/h
空气(20℃,0.1013MPa)0.07-4000Nm3/h
量程比:10:1
精度:1.5/2.5
工作压力:≤6.4MPa
工作温度:-40 ~350℃(氟塑料衬里-10 ~ 80℃)
环境温度:-20 ~80℃
介质粘度:DN15≤5mPa.S
      DN25 ~DN150≤250mPa.S
管体材质:1Cr18Ni9Ti,316L,内衬PTFE等
过程连接:法兰,或按用户提供
蒸汽夹套头:法兰,DN15/PN1.6,或按用户提供

(2)远传装置
①JD5W1-1角位移变送器
基本误差:1.5%F.S
输出信号:4 ~20mA
负载阻抗:350Ω
电源电压:24VDC
环境温度:-30 ~80℃
出线口:M20 × 1.5
防爆标志:ExdiiCT4

②JDE-HD变送器
电源影响:<0.1%(不含数字分辨率[70μA)
负载影响:<0.1%(不含数字分辨率[70μA)
电流损耗:4 ~21.6mA,相对于测量值的0%
负载阻抗:0 ~800
工作电压:12.8 ~30VCD
二线制Rext[KΩ]=(供电电源[V]-12.7/22mA

输出信号:4 ~20mA
环境温度:-25 ~80℃
出线口:M20 × 1.5
防爆标志:ExibIICT6

金属浮子流量计的优点及特点
(1)结构简单和耐用;
(2)可靠性高,可耐高温高压,可测高粘度、腐蚀性流体


(3)测量精度高,根据不同的类型,测量精度(满量程相对误差)为(0.5~4)%;
(4)测量范围宽,可达1: 10,压力损失小;
(5)可就地也可远传遥测,可以是瞬时、也可集成累加流过流量计的总量;
(6)部件更换简单;
(7)无或仅采用很短的人口和出口管道;
(8)投资和安装费用较低。
金属管浮子流量计的特点
1.耐高温、耐高压、耐腐蚀
    可测量高温、高压流体是金属
浮子流量计具有的主要优点,它能测量温度高达400℃和压力为70MPa的液体和气体流量。在这种场合下已不能用人眼来观察浮子的位置,而采用磁耦耐腐型感应的显示系统指示流量。流量计本身材料往往采用优质不锈钢,有些衬以工程塑料,可测量腐蚀性流体,示器典型结构见图3-8所示。


2.应用范围广
    可根据流量工艺参数要求进行灵活设计。例如,在低温条件下,若介质趋向于结晶和凝固,或为防止,低温流体从外部吸热,或当管路中温度高于室温的流体流过仪表,因温度下降产生而引起浮子动作不良、或流体粘度有显著变化影响测量的特种需求,可采用夹套保温设计的流量计;流量脉动较大的,可选用有阻尼措施的流量计。


JDLZ系列金属转子流量计的流量范围:

通径(mm

流量范围

压力损失kPa

L/h

空气M3/h

空气

常规型

防腐型

常规型,防腐型

DN15

2.525

---

0.070.7

6.5

7.1

4.040

2.525

0.111.1

6.5

7.2

6.363

4.040

0.181.8

<
