旋进旋涡流量计

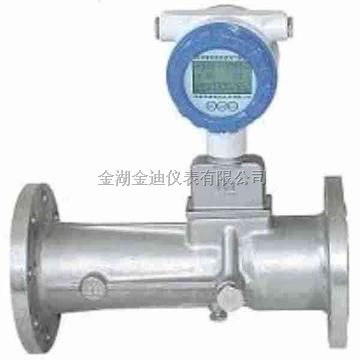

流量仪表系列>>JD-LUX旋进旋涡流量计：

JD-LUX系列旋进旋涡流量计采用微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。

旋进旋涡流量计主要特点:
1．内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
2．就地显示温度、压力、瞬时流量和累积流量。
3．采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4． 特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可性保存。
5．整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6．防盗功能可靠，具有密码保护,防止参数改动。
7．表头可180度随意旋转，流量计安装方便。

旋进旋涡流量计的安装使用

    (1)为了便于维修，不影响流体正常输送，必须设置旁通管道，当气体内含有较大颗粒或较长纤维杂物时，必须安装过滤器。如图2-52所示。

    (2)旋进旋涡流量计可以水平、垂直安装或任意角度倾斜安装。安装时被测流体的流向应与壳体上指示流向的箭头一致。

    (3)室外安装时，上部应有遮盖物，以免雨水浸入和烈日曝晒而影响旋进旋涡流量计使用寿命。

    (4)旋进旋涡流量计周围不能有强的外磁场干扰及强烈的机械振动，应避开高温热源和辐射热源的影响，也应避开带有强腐蚀环境影响。

    (5)旋进旋涡流量计不可安装在带有强烈振动的场合，且当管道较长时，在传感器的上下游，必须消除由于过长的管道所产生的振动。

    (6)旋进旋涡流量计对直管段要求较低，原理上流量计前后不需要直管段，但一般要求仪表前后分别有3D和1D的直管段。特殊情况要求5D和3D的长度。当单弯管和双弯管的弯管半径大于1.8D时，流量计前后可以不要直管段。

    (7)旋进旋涡流量计需可靠接地，但不得与强电系统地线共用。

    (8)不得随意打开旋进旋涡流量计或任意拧动各个引线接口和温度压力传感器接口。

    (9)防爆旋进旋涡流量计应按GB 3836中的有关规定进行安装，安装与维修时应遵守有关安全规程。

JD-LUX型旋进旋涡流量计选型表:
