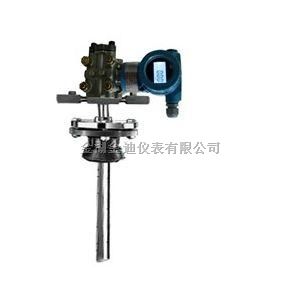

德尔塔巴流量计

价格：: 电议

型号：: JD-DTB

品牌/商标：: 金迪仪表

企业类型：: 制造商

新旧程度：: 全新

原产地：: 江苏金湖

产品特点：: 它是一种特殊的节流装置，其输出是差压。该传感器通过探头取压，探头前后有两排不均匀分布的若干个引压孔。通过两排引压孔将管道从上到下、从左到右的不同压力或流速平均后，形成了差压.

测量介质：: 空气、水、煤气、蒸汽等介质。

产品介绍

德尔塔巴流量计

JD-DTB德尔塔巴流量计详细介绍运用广泛：可以用于测量干燥气体，潮湿气体，液体或蒸汽的介质，不受介电常数限制。适用通径广，从3毫米到15米，只是有三种规格，JD-DTB德尔塔巴流量计用于超小口径, JD-DTB10用于小口径，它们为管道连接；JD-DTB25用于常用口径（65毫米~3米）；JD-DTB25D用于蒸汽；JD-DTB25HD用于高压（69Mpa，双面支撑）；JD-DTB25 Qicklock用于满足快速拆卸的要求；JD-DTB50用于大口径；对于高温，腐蚀的介质，具有特殊的探针材料和管道连接材料；对于具有高密度的尘埃物质的介质，可以使用在线吹扫装置，以保障多种工况下的灵活运用。

一、产品技术参数：1、公称直径：25mm≤DN≤6000mm；2、公称压力：PN≤25MPa；3、介质温度：t≤650℃；4、精度等级：0.5级，1级，1.5级。二、结构形式：JD-DTB德尔塔巴流量计是检测杆、取压口组成，它横穿管道内部与管轴垂直，该传感器通过探头（或探针）取压，探头前后有两排不均匀分布的若干个引压孔（取压管直径约ф20，取压孔低压孔径ф8）。在检测杆迎流面上设有多个总压检测孔，在检测杆背流面上设有多个静压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。三、德尔塔巴流量计与威力巴流量的比较：德尔塔巴流量计和威力巴流量计都是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。1、探头截面形状：威力巴为子弹头形，德尔塔巴为类菱形，菱形截流能使高压、低压区的分界更明显。2、探头杆取压孔的位置：威力巴的全压孔在杆前端，静压孔在杆两侧壁；德尔塔巴流量计的全压孔也在杆前端，但静压孔却在杆的后端，测量背压力（负压）。因此，在相同管径和流速条件下，德尔塔巴探头产生的差压较威力巴探头的要大一些，约大20%～40%。这是德尔塔巴流量计的显著优点。四、安装要求：1、安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度。 2、检测杆插入位置的角度偏差应在允许偏差范围内。见下表：

序号	上游侧局部阻力件形式	上游侧			下游侧
		无整流器		有整流器
		与检测杆在同一平面内	与检测杆不在同一平面内	有整流器
1	有一个90°弯头或三通	7D	9D	6D	3D
2	在同一平面内有两个90°弯头	9D	14D	8D	3D
3	在不同一平面内有两个90°弯头	19D	24D	9D	4D
4	管道直径改变（收或扩）	8D	8D	8D	3D
5	部分开启的闸阀、球阀或其它节流阀	24D	24D	9D	4D
