玻璃管液位计
- 价 格：
- 电议
- 型 号：
- JD-UGB
- 品牌/商标：
- 金迪仪表
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖
- 产品特点：
- 玻璃管液位计是一种直读式液位测量仪表，适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。

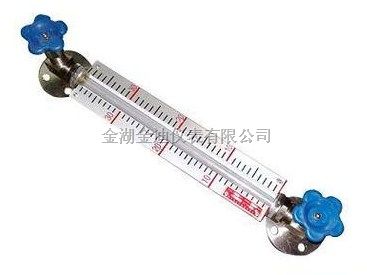

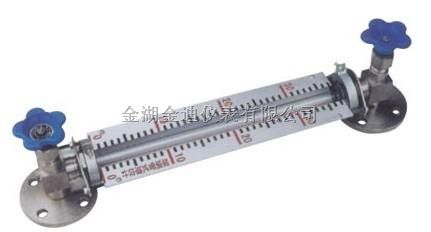

玻璃管液位计
液位仪表系列>>JD-UGB玻璃管液位计:
一、产品概述
该液位计两端各装有一个针形阀，当玻璃管发生意外事故而破碎时，针形阀在容器压力作用下自动关闭，以防容器内介质继续外流。HR-HG1/HG2玻璃管式液位计等同于原化工部标准定型产品HG21592-95标准。
二、产品性能
1、UG-1、UG-2系列玻璃管液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的HG5-227-80型玻璃管液位计它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
2、HR-UG5玻璃板液位计。仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板直接读得容器内液位的高度。仪表在上下阀内都装有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可以防止容器内的液体继续外流。
在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中的剩余液体时用。
三、特点
a读数清晰、直观、可靠。
b结构简单、维修方便。
c经久耐用。
四、主要技术指标
1、测量范围（安装中心距L）：300、500、800、1100、1400、1700……mm。
2、工作压力：4.0MPa
3、工作温度：≤200℃
4、安装形式：法兰安装 PN4.0 DN20.HGJ-47-91螺纹安装 外螺纹G3/4"(或 M27×1.5)
5、材质：碳钢、不锈钢
6、特殊要求：伴热蒸汽压力：0.6MPa
7、蒸汽夹套接头：G1/2"外螺纹
8、钢球自封压力：0.2MPa
五、要求安装尺寸
| 公称长度L （mm） | 透光长度L0（mm） | 其它 | ||
| A | B | R | ||
| 500 | 350 | 90 | 22 | 20 |
| 600 | 450 | |||
| 700 | 550 | |||
| 800 | 650 | |||
| 900 | 750 | |||
| 1000 | 850 | |||
| 1100 | 950 | |||
| 1200 | 1050 | |||
| 1300 | 1150 | |||
| 1400 | ||||
六、使用须知
a、UG1\UG2玻璃管液位计的使用须知
本产品出厂除阀体外，其余各件均散装，用户可根据总装图逐件安装见总装配图。
为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不至于碰到阀杆的顶端。
b、HG5-1365-80玻璃板液位计使用须知
保证自密封作用，容器内介质压力应大于0.2MPa。在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。
HG5型玻璃板液位计是上海习成石化设备厂按原化工部HG5-1365-80标准生产的就地式液位测量仪器，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
七、玻璃管液位计材料分类：
| 序号 | 名称 | 材料 | ||
| I | II | III | ||
| 1 | 玻璃管 | BSi | BSi | BSi |
| 2 | 标尺 | LF21 | LF21 | PP |
| 3 | 针型阀 | 20 | 1Cr18Ni9Ti |
