防腐型磁翻板液位计

液位仪表系列>>JD-UHZ防腐型磁翻板液位计：

简介说明：

JD-UHZ型防腐型磁翻板液位计安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性耦合隔离密闭结构。用于石油、化工、焦化、冶金、船舶、电力、轻工、环保等行业中的塔、槽、罐容器内各种液体液位的连续测量。属就地指示显示型液位计。可选配液位报警器和液位变送器。
结构原理

JD-UHZ型防腐型磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时 翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实 际高度，从而实现液位清晰的指示。

防腐型磁翻板液位计的分类和应用：
1、插入型磁翻板液位计：该液位计适用于地下槽、池的液位测量和控制。
2、保温型磁翻板液位计：该液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂，以保证液位的稳定。使仪表正确指示出被测液位。
3、防霜型磁翻板液位计：是我厂专为解决低温液体液位计外结冰而设计的专利产品。保温夹套内是真空层。因而能有效地隔离冷、热传导。保证了液位计主体管外不会结冰、结霜。从而保证了液位计的正常使用。
4、耐强腐蚀型磁翻板液位计：该液位计所有与介质接触的零部件均采用钢塑复合管。所有能适用于各种强腐蚀介质的液位测量和控制。

防腐型磁翻板液位计的详细资料：

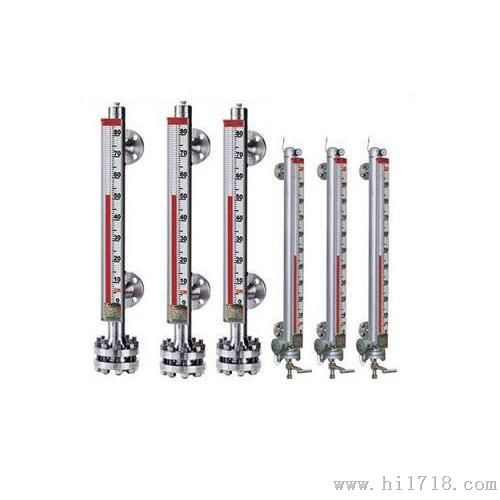

如图所示,该磁翻板液位计所有与介质接触的零件均采用钢塑复合管.（图2为纯F4管），所以能适用于各种强腐蚀介质的液位测量和控制.

防腐型磁翻板液位计的参数

测量范围：300～5000㎜（超过5000mm时可特殊订制）

显示精度：±10mm；

工作压力：不锈钢内衬PTFE：≤ 2.5MPa；

          不锈钢内衬PP：≤ １.０Mpa　

(我公司压力可做25Mpa, 详见高温高压型仪表)

介质温度：不锈钢内衬PTFE：-20~200℃；

          不锈钢内衬PP：-20~90℃

介质密度：≥.0.5g/cm3；

介质密度差：≥.0.15g/cm3（测量界位）

介质粘度： ≤0.4Pa·S；

过程连接：DN20/25  PN1.0 (执行标准HG20592~20635-97)，如需其它标准可按客户要求制造。

接液材质： PTFE、PP；（按介质化学性质及使用温度压力选择）；

浮子材质： PTFE、PP、不锈钢衬PTFE等。

防腐型磁翻板液位计选型表：
