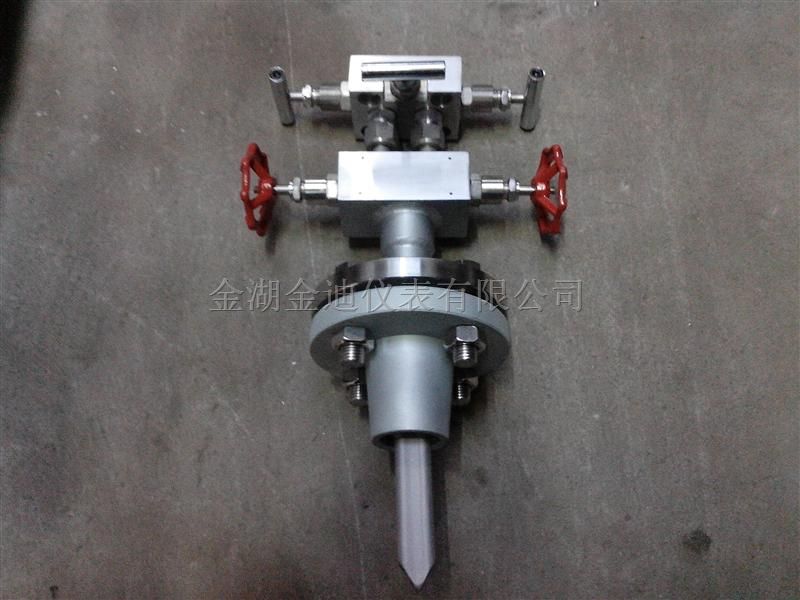

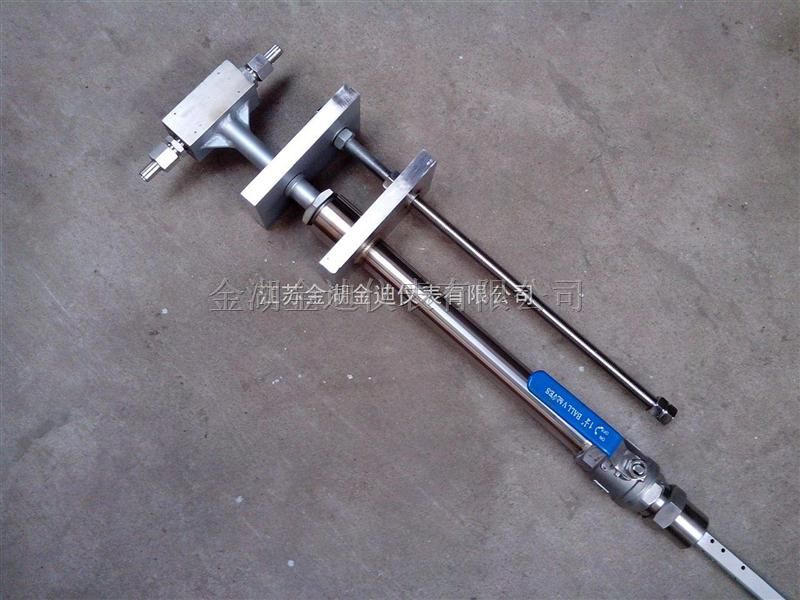

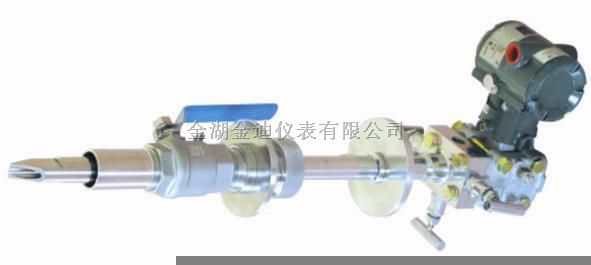

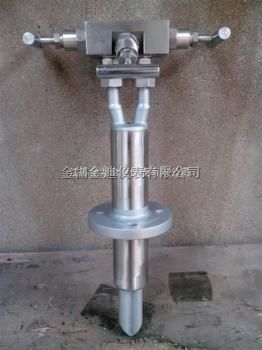

毕托管流量计
- 价 格：
- 电议
- 型 号：
- JD-BT
- 品牌/商标：
- 金迪仪表
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖
- 产品特点：
- 节能、耐高温高压、可靠性高、安装简便、无需维护、测量范围广
- 测量介质：
- 空气、氧气、氢气、干气、煤气 ( 转炉煤气、高炉煤气、焦炉煤气 )、天然气、液化气、烟气、 过热蒸汽、饱和蒸汽、湿蒸汽、双向蒸汽、水、不满管水、轻油、焦油、原油、各种溶液、化工物料液等
毕托管流量计
毕托管流量计将探针插入管道中心，总压孔对正流体的来流方向，静压孔对正流体的去流方向，总压与静压之差即为管道中心的实测差压，再由该探针的风洞标定曲线拟合出该点的标准差压，根据标准差压来计算流体的流量。同时还需用压力变送器测出流体压力，用热电阻温度计测出流体温度，把标准差压信号、压力信号、温度信号同时引入单片机构成的流量积算仪或直接接入DCS系统，一方面对探针的流量方程进行解算，再一方面对蒸汽进行压力、温度补偿，以保证测量精度，并用数字显示出差压、压力、温度、瞬时流量、累积流量、热量、速度等参数。 性能特点◆ 节能：由于一次测量元件智能探针是Φ20mm不锈钢制成，其截面积很小在介质管道中几乎无压力损失，使运行成本大大减小，与孔板等节流装置相比较具有明显的节能效果。◆ 耐高温高压：一次元件智能探针材质选用1Cr18Ni9Ti不锈钢 ( 根据不同介质选用特种钢 )，可耐介质温度650℃，介质压力32MPa。◆ 可靠性高：因探针的构造非常简单，结构设计合理，导压管内介质不流动，杂物不容易进去，所以能长时间保持测量精度。◆ 安装简便：只需在管道合适的位置上打一个相当的孔，把一次元件探针插入管道中心，即可方便地进行安装。◆ 无需维护：一次测量元件探针本身无需维护，只需按计量器具定期检定要求对差压变送器进行零点和满度的校验以及二次表输入相应的电流进行校验。◆ 测量范围广：流量在0.2 t/h～50000 t/h都可以精确测量。对低流速、小流量、大管径测量效果尤佳。◆ 广泛用于气体、蒸汽和液体流量测量。气体：一次风速 ( 量 )、二次风速 ( 量 )、( 负压 ) 空气、氧气、氢气、干气、煤气 ( 转炉煤气、高炉煤气、焦炉煤气 )、天然气、液化气、烟气、 化工物料气等；汽体：过热蒸汽、饱和蒸汽、湿蒸汽、双向蒸汽等；液体：水、不满管水、轻油、焦油、原油、各种溶液、化工物料液等。◆ 介质管道横截面形状适用范围广：本流量计对介质管道截面的几何形状无要求，圆形、椭圆形、方形、长方形、棱形、三角形、 梯形等 毕托巴流量计选型一览表
| 型号 | 型号代码 | 说明 |
| BTB | —————————— | 毕托巴流量计 |
| 系列代码（Ⅰ级代码） | □—S…………（注1）□—M…………………□—B………………… | 标准型（气、汽、液体）高温高压型（气、汽、液体）耐堵耐磨型（含杂质气、汽、液体） |
| 性能代码（注2）（Ⅱ级代码） | □—H…………………□—L…………………□—K…………………□—F…………………□—N…………………□—Y………………… □—Z…………………□—Q………………… | 分体式一体式可疏通式防腐蚀耐磨损双向式袖珍式（5mm≤管径≤25mm）其他（注3） |
| 管道标准（Ⅲ级代码） | 圆形管道：外径/内径 | 根据订货参数实时填写（单位：mm）；（注4） |
| 截止阀（Ⅳ级代码）以下同 | □0……………………□1……………………□2……………………□3…………………… | 不带截止阀带中低压截止阀（P≤16MPa）带高温高压截止阀（16MPa<P<32MPa）其他（注3） |
| 反吹装置 | □0…………………… □1……………………□2…………………… | 不带反吹装置手动反吹装置电动反吹装置 |
| 冷凝装置 | □0…………………… □1……………………□2……………………□3…………………… | 不带冷凝装置带中低压冷凝器（P≤4.0MPa）带高压冷凝器（P>4.0MPa）带螺旋管冷凝器 |
| 三阀组 | □0…………………… □1……………………□2……………………□3…………………… | 不带三阀组带中低压三阀组（P≤16MPa）带高压三阀组（16MPa<P<32MPa）其他（注3） |
| 差压变送器 | □F0…………………… □F1……………………□F2……………………□F3…………………… | 不带差压变送器带差压变送器带多变量变送器其他（注3） |
| 温度补偿 | □T0…………………… □T1……………………□T2……………………□T3……………………□T4…………………… | 不带温度补偿带热电阻温度计：Pt100输入热电偶：K输入带温度变送器其他（注3） |
| 压力补偿 | □P0…………………… □P1……………………□P2…………………… | 不带压力补偿带压力变送器（型号：BTB-802HSM;M20×1.5）其他（注3） |
| 显示方式 | □S0…………………… □S1……………………□S2……………………□S3……………………□S4…………………… | 不带配套显示带横式流量积算仪带竖式流量积算仪接SCS或PRC其他（注3） |
| 安装形式 | □A0…………………… □AP1…………………□AC2…………………□AP2…………………□AC3…………………□AP3…………………□AC4…………………□AP4…………………□AC5…………………□AP5…………………□A6…………………… | 不带连接装置传感器与管道采用焊接安装（材质为不锈钢）传感器与管道采用法兰安装（材质为碳钢）传感器与管道采用法兰连接安装（材质为不锈钢）传感器与管道采用填料函安装（材质为碳钢）传感器与管道采用填料函安装（材质为不锈钢）传感器与管道采用采用球阀连接安装（材质为碳钢）传感器与管道采用采用球阀连接安装（材质为不锈钢）传感器与管道采用采用螺纹连接安装（材质为碳钢）传感器与管道采用采用螺纹连接安装（材质为不锈钢）其他（注3） |
| 保护装置 | □B0…………………… □BC1…………………□BP1…………………□BC2…………………□BP2………………… | 不带保护装置带双保护装置（材质为碳钢）带双保护装置（材质为不锈钢）带单保护装置（材质为碳钢）带单保护装置（材质为不锈钢） |
| 在线开孔 | □N…………………… □Y…………………… | 不在线开孔在线开孔 |
- 企业名片-- 金湖金迪仪表有限公司
- 联系人：丁剑宇 先生
- 经营模式：工厂
- 电话：18036515838
- 手机：18036515838
- 传真：0517-86880708
- 即时通讯：
- 地址：江苏金湖工业园区工一路
毕托管流量计
毕托管流量计是采用皮托管原理提取管道中心流体流速（全压－静压 = 动压）再换算成流体体积流量与质量流量的差压式流量计。
