威力巴流量计
- 价 格：
- 电议
- 型 号：
- JD-HLV
- 品牌/商标：
- 金迪仪表
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖
- 产品特点：
- 输出一个非常稳定、无脉动的差压信号
- 测量介质：
- 气体/液体/蒸汽 天然气/冷却水/饱和蒸汽 压缩空气/锅炉水/过热蒸汽 燃气/除盐水 气体碳氢化合物/液体碳氢化合物 热空气/低温液体 发生炉气体/导热液体
产品介绍

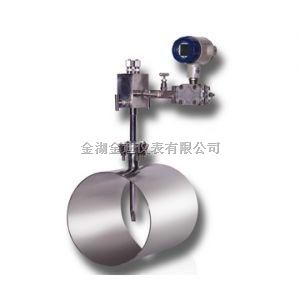

威力巴流量计
流量仪表系列>>JD-HLV威力巴流量计:
一、威力巴巴流量计测量原理
JD-HLV威力巴流量计是一种插入式流量测量仪表。在管道中插入一根威力巴传感器 , 当流体流过传感器 时 , 在其前部 迎流方向 产生一个高压分布区 , 在其后部产生一个低压分布区。传感器在高、低压区有按一定规则排列的多对 一般为三对 取压孔 , 分别测量流体的全压力 包括静压力和平均速度压力 Pl和静压力 P2。将 P1 和 P2 分别引入差压变送器 , 测量出差压 △P=P1-P2, △P反映流体平均速度的大小 , 以此可推算出流体的流量。
技术参数及应用
| 型号 | JD-HLV650 | JD-HLV640 | JD-HLV630 |

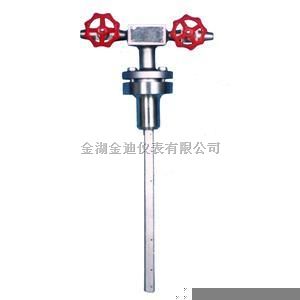

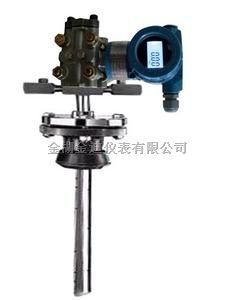

| 外形图 | |||
| 通径范围 | 80~500mm | 50~5000mm | 50~2000mm |
| 适用介质 | 空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽配有冷凝器等 | 气体、液体、蒸汽 | |
| 压力范围 | 通常O~40.OMPa | 通常0~2.5MPa | 通常0~10.0MPa |
| 温度范围 | 通常-80~550℃ | 通常-80~300℃ | 通常－80~550 ℃ |
| 量程比 | 大于10:1 | 大于10:1 | 大于10:1 |
| 最小流速 | 气体≥3.5m/s液体≥0.6m/s蒸汽≥9m/s | 气体≥3.5m/s液体≥0.6m/s蒸汽≥9m/s | 气体≥10m/s液体≥1m/s蒸汽≥12m/s |
| 测量精度 | 士1 | 士1 | 士1 |
| 重复性 | ±0.1 | ±0.1 | ±0.1 |
| 连接方式 | 整体焊接 | 在线安装调节 | 调节型法兰连接 |
| 配套仪表 | 差压变送器、流量积算仪等 | ||
| 型号 | JD-HLV620 | JD-HLV610 | JD-HLV600 |
| 外形图 | |||
<
