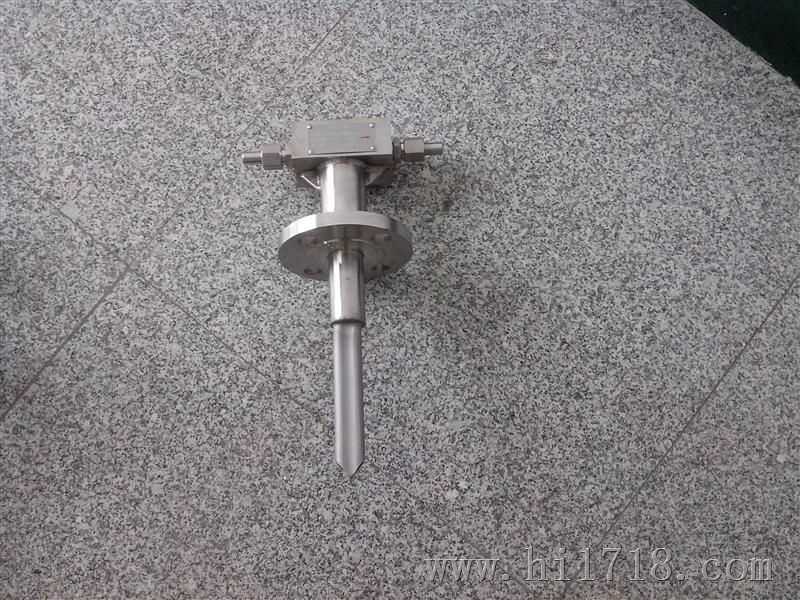

江苏毕托管流量计

毕托管流量计是一种用两端开口的直角弯管（毕托管）来量测水流中某点的流速的流量计，用皮托管测速和确定流量，有可靠的理论根据，使用方便、准确，是一种经典的广泛的测量方法。此外，它还可用来测量流体的压力。

毕托管流量计的用途　　
在科研、生产、教学、环境保护以及净化室、矿井通风、能源管理部门，常用毕托管流量计测量管道风速、炉窑烟道内的气流速度，经过换算来确定流量，也可测量管道内的水流速度。用毕托管流量计测速和确定流量，有可靠的理论根据，使用方便、准确，是一种经典的广泛的测量方法。此外，它还可用来测量流体的压力。

毕托管流量计的优缺点　　
毕托管的优点：1、对流体的阻力较小。2、价格便宜。3、简单，可以适用不同口径。　　
毕托管流量计的缺点：1、量程比约为4:1，由于速度和差压的平方根成比例关系。2、如果蒸汽湿度较大，底部的孔很容易堵塞。为了克服这一点，有些类型的毕托管流量计可以水平安装。易受湍流的影响，因此在安装和维护时需要特别注意。

毕托管流量计将探针插入管道中心，总压孔对正流体的来流方向，静压孔对正流体的去流方向，总压与静压之差即为管道中心的实测差压，再由该探针的风洞标定曲线拟合出该点的标准差压，根据标准差压来计算流体的流量。同时还需用压力变送器测出流体压力，用热电阻温度计测出流体温度，把标准差压信号、压力信号、温度信号同时引入单片机构成的流量积算仪或直接接入DCS系统，一方面对探针的流量方程进行解算，再一方面对蒸汽进行压力、温度补偿，以保证测量精度，并用数字显示出差压、压力、温度、瞬时流量、累积流量、热量、速度等参数。与毕托管流量计相关的计算公式：流速V中心=Ai·√2P/ρ (i∈N )　△ P：风洞标定修正后的标准差压　Q体=K(V中心×S)　Q质=Q体×ρ　K：管道修正系数　精度高：在3%～100%的量程范围准确度为0.2%，其决定因素有：　：毕托管流量计测点在管道中心区，可实现每台探针都在标准风洞上从 0米/秒的风速一直标定到 150米/秒 的风速，并把标定的数据经过复杂的运算得出探针的修正系数，从而使修正后探针提取的中心流速与管道各点流速的平均值成对应关系（注：管道内各点流速的平均值与探针提取中心流速之间的关系是以清华大学几十年的经验吹风数据库为依据的）。　第二：在流体力学中流速（差压换算成流速）和流量并不是简单的线性对应关系，所以我厂计算流量时采用分段修正的方法对所测信号进行修正。我厂计算时将差压变送器输出的4~20mA标准直流电流信号分n 段，进行微积分计算得到n 个修正系数，从而保证毕托管流量计在全量程范围内保证准确度。　第三：清华大学热能工程系热力系统控制国家重点实验室主任徐向东教授结合几十年对气动探针（飞机测速杆）的科研经验，进行了大量毕托管流量计的试验和实践，积累了大量数据，聚合成一个数据库，其中包括各种介质、压力、温度下的补偿，以及管道直管段不足情况下的实验修正值。本数据库可以配选出用户任何工况的相应管道模型，精确修正后计算出准确流量。

毕托管流量计-各类流量计特征对比
