文丘里管按结构分为内藏式文丘里管和插入式文丘里管。 在钢铁厂热风炉的助燃风、冷风、煤气计量（高炉煤气、焦炉煤气、转炉煤气）及热电厂的锅炉一次风、二次风大管径、低流速管道计测量中收到了良好的效果。 解决现行工业企业中低压、大管径，低流速各类气体流量精确测量。测量范围宽、安装方便的流体测量装置。独特的结构设计及数据处理方法具有严格的流体力学依据，并在国家大型重点风洞实验室进行实流标定。

特点：
(1)对流体产生的阻力小，约150Pa因此能耗低。
(2)压差大，精度高，测量范围宽。
(3)稳定性好，有平滑的压差特性。
(4)使用范围宽，一般气体、烟气、含杂质较多的高炉煤气等，长期使用不发生堵塞现象。
(5)安装方便，便于长期维护。
(6)前后直管段比标准节流装置短，约前1.5D后1D。
(7)具有在线温度、压力自修正一体化结构。

技术参数:
1.公称直径： 50mm≤DN≤1200mm ,超过1200mm需标定
?粗铸收缩段：100mm≤DN≤800mm
?机械加工收缩段：50mm≤DN≤250mm
?粗焊铁板收缩段：200mm≤DN≤1200mm
2. 节流孔径比β：0.3≤β≤0.75
?粗铸收缩段：0.3≤β≤0.75
?机械加工收缩段：0.4≤β≤0.75
?粗焊铁板收缩段：0.4≤β≤0.7
3.雷诺数范围： 2×105≤ReD≤2×106
?粗铸收缩段：2×105≤ReD≤2×106
?机械加工收缩段：2×105≤ReD≤106
?粗焊铁板收缩段：2×105≤ReD≤2×106
4.精度等级：1级 1.5级
5.材质
?粗铸收缩段：铸铁或铜
?机械加工收缩段：碳钢或不锈钢
?粗焊铁板收缩段：碳钢或不锈钢
6.公称压力:0.25-4.0Mpa

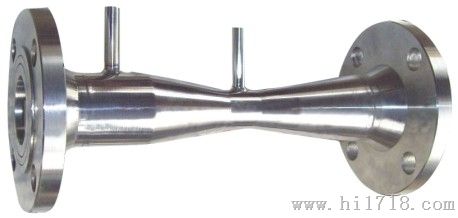

1、 文丘里管道结构示意图见图

2、 矩形管道内藏式文丘里管示意图见图：

3、 圆形管道内藏式文丘里管示意图见图：
