江苏分体式电磁流量计

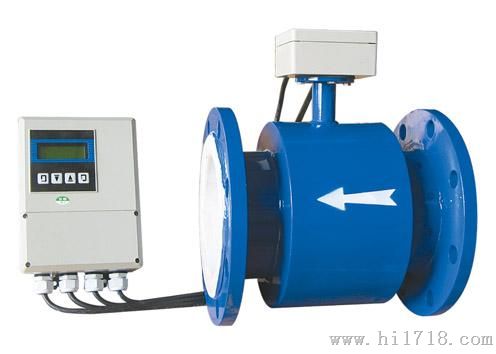

分体式电磁流量计是基于法拉第电磁感应定律，由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。分体式电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域测量高温,高湿,不便观察的环境。

分体式，即传感器和转换器分装于不同地点，以下工况一般选用分体式：
1. 环境温度或转换器表面受辐射温度超过60℃.
2. 管道震动较大的场合。
3. 会对转换器的铝壳严重腐蚀的场合。
4. 流量计安装在高空或井下，调试不方便的场合。

一、产品特点：

1、适用于导电率大于5цs/cm导电流体的体积流量测量。

2、测量管内无活动及阻流部件、压力损失小；

3、具有不同材质的衬里和电极有良好的防腐性能；

4、不受介质、密度、粘度、温度、压力和导电率的影响；

5、低频矩形波励磁、不易受干扰性、能稳定可靠；

6、转换器耗能低、安装简单方便、用户不需调试。

二、技术参数：

1．精度等级：±0.5％、±1％；

2.衬里材质：聚氨脂、氯丁橡胶、聚四氟等；

3.电极材质：不锈钢、哈氏合金、钛、铂铱合金等；

4.连接方式：法兰夹装、法兰连接等；

5.介质温度：0℃～70℃、0℃～130℃（0℃～180℃）；

6.公称压力：1.0Mpa～32 Mpa；

7.防护等级：IP65、IP68；

8.防爆标志：ExibBT4；

9.工作电压：220VAC、24VDC。

分体式电磁流量计工作原理
分体式电磁流量计是根据法拉第电磁感应定律，在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速v流动时，导电流体就切割磁力线.如果在管道截面上垂直于磁场的直径两端安装一对电极则可以证明，只要管道内流速分布为轴对称分布，两电极之间产生感生电动势：
e=KBDv (3-36)
式中，v为管道截面上的平均流速，k为仪表常数。由此可得管道的体积流量为：
qv= πeD/4KB (3-37)
由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关。

Y

一体式

F

分体式

C

插入式

代号

转换器型号

ZA

圆形

ZB

方形

代号

输出信号

I.4

4～20mA

f

频率 1KHz

Rs

串行通讯（485）

C

控制输出

代号

防爆要求

N

无防爆

EX

防爆（仅适用于分体式）

代号

介质温度

T
