插入式电磁流量计
- 价 格：
- 电议
- 型 号：
- JDLDE
- 品牌/商标：
- 金迪
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖
- 适用范围：
- 测量导电液体，胶体和悬浮液的流量。

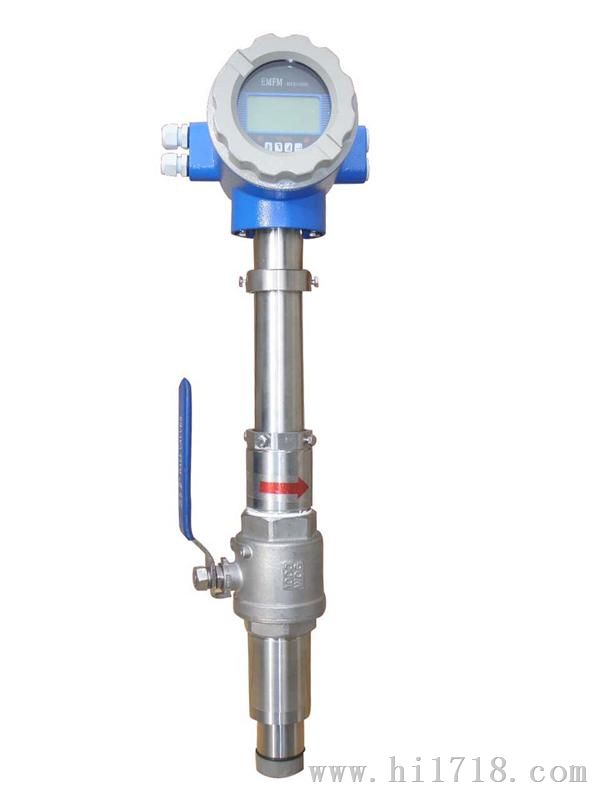

插入式电磁流量计
一、插入式电磁流量计概述
插入式电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
插入式电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。
二、插入式电磁流量计主要特点：
1、结构非常简单、牢固、无活动的部件而且使用寿命长；
2、测量性能可靠，抗干扰能力较强；
3、体积小、重量轻、安装方便、维护量小；
4、测量范围大，测量不受温度、密度、压力、粘度、导电率等变化的影响；
5、压力损失为零；
6、能够在不断流的情况下进行安装、拆卸工作，为用户的检修带来方便；
7、较一般电磁流量计的制造成本和安装费用较低，特别适合大口径管道流量测量工作。
三、插入式电磁流量计技术参数：
公称通径（mm） （特殊规格可定制） | 管道式四氟衬里：DN200～DN2100 | |
管道式橡胶衬里：DN200～DN1200 | ||
流动方向： | 正，反，净流量 | |
量程比： | 150：1 | |
重复性误差： | 测量值的±0.1% | |
精度等级： | 管道式：1.5级，2.0级 | |
被测介质温度： | 普通橡胶衬里：－20～＋60℃ | |
高温橡胶衬里：－20～＋90℃ | ||
聚四氟乙稀衬里：－30～＋100℃ | ||
高温型四氟衬里：－20～＋180℃ | ||
额定工作压力： （高压可定制） | DN6－DN80：≤1.6MPa | |
DN100－DN250：≤1.0MPa | ||
DN300－DN1200：≤0.6MPa | ||
流速范围： | 0.1－15m/s | |
电导率范围： | 被测流体电导率≥5μs/cm | |
电流输出： | 负载电阻 | 0～10mA：0～1.5kΩ |
4～20mA：0～750 kΩ | ||
数字频率输出： | 输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极电流为250mA | |
供电电源： | AC220V、DC24V或3.6V电池 | |
要求直管段长度 | 上游≥5DN，下游≥2DN | |
连接方式： | 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 | |
防爆等级： | mdIIBT4 | |
防护等级： | 分 离 型： 传感器IP68（水下5米，仅限于橡胶衬里） 转换器IP65 | |
环境温度： | －25～＋60℃ | |
相对温度： | 5%～95% | |
消耗总功率： | 小于20W | |
四、插入式电磁流量计口径及流量的选择
| 公称通径(mm) | 可测量流量范围（m3/h） | 有效测量流量范围（m3/h） |
| 200 | 5.652～1356 | 33.912～1130.4 |
| 250 | 8.8313～2119 | 52.9875～1766 |
| 300 | 12.717～3052 | 76.302～2543 |
| 350 | 17.31～4154 | 103.86～3461 |
| 400 | 22.61～5425 | 135.65～4521 |
| 450 | 28.62～6867 | 171.68～5722 |
| 500 | 35.33～8478 | 211.95～7065 |
| 600 | 50.87～12208 | 305.2～10173 |
| 700 | 69.24～16616 | 415.4～13847 |
| 800 | 90.44～21703 | 542.6～18086 |
| 900 | 114.46～27468 | 686.7～22890 |
| 1000 | 141.3～33912 | 847.8～28260 |
| 1200 | 203.5～48833 | 1221～40694 |
| 1400 | 277～66467 | 1662～55389 |
| 1600 | 361.8～86814 | 2171～72345 |
| 1800 |
