江苏投入式液位变送器
- 价 格：
- 电议
- 型 号：
- JD181
- 品牌/商标：
- 金迪
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖
- 产品优点：
- 安装灵活使用方便，效准简单，可现场显示等
- 客户群体：
- 厂家 经销商等

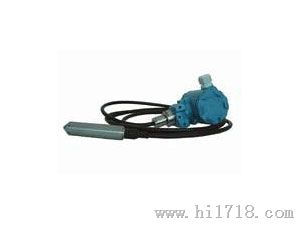

江苏投入式液位变送器
关键词：液位变送器 江苏投入式液位变送器—厂家直销
液位变送器是对压力变送器技术的延伸和发展，根据不同比重的液体在不同高度所产生压力成线性关系的原理，实现对水、油及糊状物的体积、液高、重量的准确测量和传送。
JD-181系列投入式静压液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。
JD-181系列投入式静压液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。
一、工作原理
用静压测量原理：
当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po
式中：
P ：变送器迎液面所受压力ρ：被测液体密度
g ：当地重力加速度
Po ：液面上大气压
H ：变送器投入液体的深度
同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。
二、主要技术指标：
测量范围：0.3～100m（由用户自选）精度：0.2、0.5、1.0级
工作温度：-20～80℃
输出信号：二线制4～20mADC
电源电压：标准24VDC（12～36VDC）
不灵敏区：≤±1.0%FS
负载能力：0-600Ω
相对温度：≤85%
防护等级：IP68
防爆标志：ExiaⅡCT4-6
三、选型表
型谱 | 说明 | ||||||||||
JD-181 |
| 投入式液位变送器 | |||||||||
类质 | 1 |
| 缆式 | ||||||||
2 |
| 杆式(传感器装在底部，直接接触液体介质) | |||||||||
3 |
| 防腐式 | |||||||||
4 |
| 导压杆式(传感器装在上部，不直接接触介质) | |||||||||
过程连接形式 | T |
| 支架安装 | ||||||||
N |
| 法兰安装DN40 PN1.0 | |||||||||
Y |
| 特别约定 | |||||||||
传感器连接材料 | 1 |
| 304 | 杆式 | |||||||
2 |
| 316 | |||||||||
3 |
| 316L | |||||||||
4 |
| 丁晴橡胶与聚氯乙烯复合物 | 缆式 | ||||||||
5 |
| 聚四氟乙烯，(聚丙烯法兰) | |||||||||
防爆方式 | O |
| 不防爆 | ||||||||
E | 本安防爆Exia ⅡCT6 | ||||||||||
显示方式 | O
| ||||||||||
