射频电容物位计
- 价 格：
- 电议
- 型 号：
- JD系列
- 品牌/商标：
- 金迪
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖
- 产品特点：
- 结构简单，安装容易，耐腐蚀性强等
- 测量范围：
- 0-0.1 米～ 0-35 米

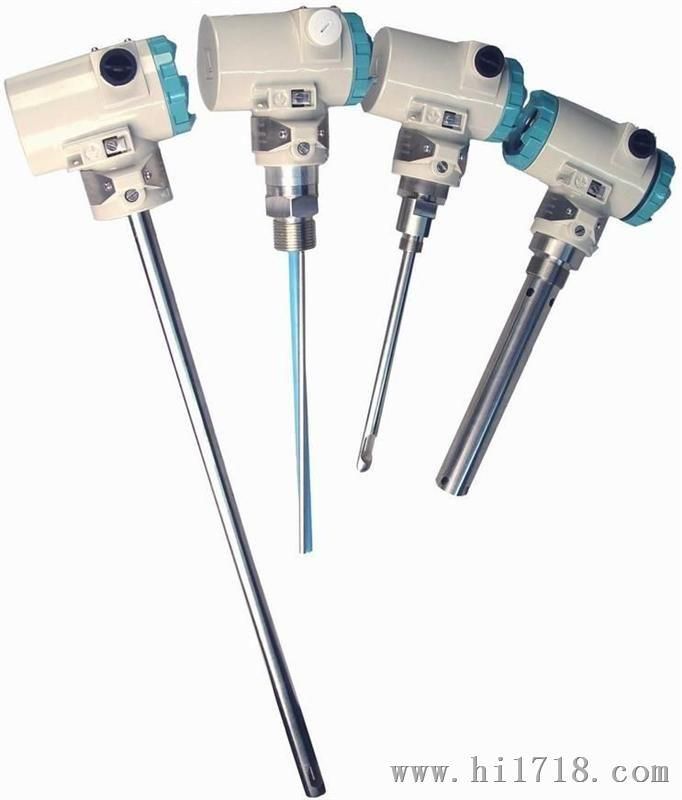

射频电容物位计
关键词：电容物位计 射频电容物位计原理/价格/厂家
【射频电容物位计】依据电容感应原理，当被测介质浸汲测量电极的高度变化时，引起其电容变化。它可将各种物位、液位介质高度的变化转换成标准电流信号，远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动控制。其良好的结构及安装方式可适用于高温、高压、强腐蚀，易结晶，防堵塞，防冷冻及固体粉状、粒状物料。 可测量强腐蚀型介质的液位，测量高温介质的液位，测量密封容器的液位，与介质的粘度、密度、工作压力无关。
原理： 如果将探杆和容器壁视做两块相互平行的电极板，被测液体视做它们之间的介质，那么一个简单的电容形成了。当液位上升时，电容量就会增加，射频电路将这一变化转换为模拟信号输出。
工作原理：
射频电容物位计用静压测量原理：
当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po
式中：
P ：变送器迎液面所受压力
ρ：被测液体密度
g ：当地重力加速度
Po ：液面上大气压
H ：变送器投入液体的深度
同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。
射频电容物位计技术参数：
1、测量范围： 0-0.1 米～ 0-35 米；
2、过载： 不超过管长1.5倍；
3、测量形式： 平衡罩式；
4、精度等级： 0.5%F ? S；
5、电源电压： 24VDC；
6、负载电阻： ≤ 500 Ω；
7、测量介质： 各种液体；
8、长期稳定性： ± 0.2% F ? S/ 年；
9、环境相对湿度： 0 ～ 95%；
10、补偿温度： 0 ～ 70 ℃；
型谱 | 说明 | ||||||||||
| JD | 600 | 射频电容物位计 | |||||||||
类质 | 1 |
| 缆式 | ||||||||
2 |
| 电容杆式（传感器装在底部，直接接触液体介质） | |||||||||
3 |
| 防腐式 | |||||||||
4 |
| 导压杆式（传感器装在上部，不直接接触介质） | |||||||||
过程连接形式 | T |
| 支架安装 | ||||||||
N |
| 法兰安装 | |||||||||
Y |
| 特别约定 | |||||||||
传感器连接材料 | 1 |
| 304 | 杆式 | |||||||
2 |
| 316 | |||||||||
3 |
| 316L | |||||||||
4 |
| 丁晴橡胶与聚氯乙烯复合物 | 缆式 | ||||||||
5 |
| 聚四氟乙烯，（聚丙烯法兰） | |||||||||
防爆方式 | O |
| 不防爆 | ||||||||
E | 本安防爆Exia ⅡCT6 | ||||||||||
显示方式 | O |
| 不带现场显示 | ||||||||
Z | 带指针显示（0-100%刻度） | ||||||||||
X |
