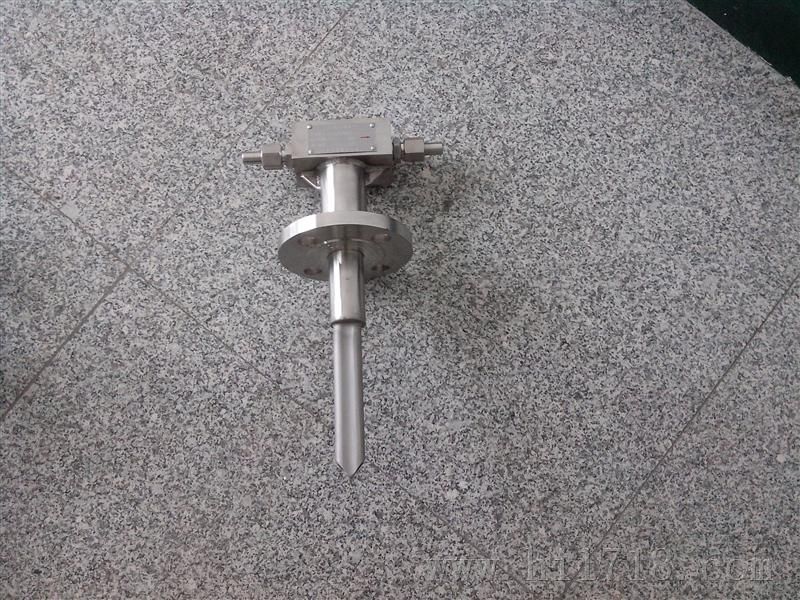

分体式毕托管流量计

毕托管流量计是采用皮托管原理提取管道中心流体流速（全压－静压 = 动压）再换算成流体体积流量与质量流量的差压式流量计。

毕托管流量计的结构
标准毕托管用两根不同内径管子同心套接而成，内管通直端尾接头是全压管，外管通侧接头是静压管， S 型皮托管用二支同径管焊接而成，面对气流为全压端，背对气流为静压端，并在接头处标有系数号及静压接头标记号，使用时不能接错。侧面指向杆与测头方向一致，使用时可确定方向，保证测头对准来流方向。

 毕托管流量计的使用　　
1.要正确选择测量点断面，确保测点在气流流动平稳的直管段。为此，测量断面离来流方向的弯头、变径异形管等局部构件要大于 4 倍管道直径。离下游方向的局部弯头、变径结构应大于 2 倍管道直径。
2.测量时应当将全压孔对准气流方向，以指向杆指示。测量点插入孔应避免漏风，可防止该断面上气流干扰。用毕托管只能测得管道断面上某一点的流速，由于断面流量分布不均匀，因此该断面上应多测几点，以求取平均值。
3.使用前测试一下畅通性。小静压孔经常检查，勿使杂质堵塞小孔使用后及时清洁内外管，以保证长期良好状态。
4.标准毕托管检定周期为五年。

毕托管流量计选型
