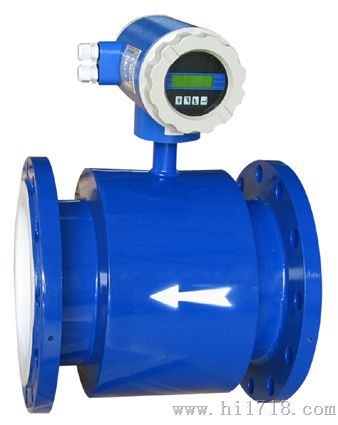

高压型电磁流量计

高压电磁流量计是采用先进的测量技术和特殊工艺生产的一种在高管压下（16MPa以上）进行连续测量的一种流量计。专门用于地质、石油勘探、油田系统测量高压条件下的泥浆、水泥浆、高压注水以及水泵实验等导电液体或也顾两相介质。

高压型电磁流量计优点
精度：0.5%、1.0%。
流量范围宽，下限流速低。
国际化标准，可替代同类进口产品。
电源：220VAC、24VDC、3.6V锂电池。
抗干扰能力强，测量可靠，精度高，测量范围可达150：1。
测量不受流体压力、温度、密度、粘度、导电率变化等物理参数影响。

高压电磁流量计特点：
传感器带接地电极，实现仪表良好接地。
测量管无阻碍活动部件、无压损、直管段要求较低。
传感器采用先进加工工艺，使仪表具有良好的抗负压能力。
测量精度不受流体密度、粘度、湿度、压力和电导率变化的影响。
智能转换器可同时显示流量百分比、瞬时流量和累积流量等测量数据。
智能转换器采用液晶背光LCD显示器，即使在强光下或在夜晚都能清晰读数。
高压电磁流量计的传感器采用F46衬里专有技术特殊工艺制造，专门应用于石油、化工、水泵测试等行业。
高压电磁流量计可通过红外线触摸按键设定参数，在恶劣的环境下不打开转换器的盖板也可以安全的进行设定。
高压电磁流量计的转换器具有自诊断报警输出、空负载检测报警输出、流量上、下限报警输出、励磁报警输出等功能。

高压电磁流量计技术参数：
衬 里：F46
介质电导率：≥20μs/cm
环境温度：-10℃～+60℃
公称通径：DN10～DN100
连接方式：法兰式、油壬式
介质温度：0～+80℃（转换器）
                    0～+180℃（传感器）
电 源：220VAC 50Hz或24VDC
公称压力：6.3、10、16、25、32MPa
精 确 度：示值的±0.5％,可选示值的±0.3％或±0.2％
防爆标志：防爆型传感器的防爆等级为ExmIIT4、ExmdIIBT4
电极材料：316L不锈钢、哈氏合金B、哈氏合金C、钛、钽等电极
外壳防护等级：传感器IP65、IP68可选 （IP65：尘密、防喷水；IP68：尘密、可长期工作在水中。）

【高压型电磁流量计工作原理】
 高压型电磁流量计是根据法拉第电磁感应定律，在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速v流动时，导电流体就切割磁力线.如果在管道截面上垂直于磁场的直径两端安装一对电极则可以证明，只要管道内流速分布为轴对称分布，两电极之间产生感生电动势：
　　e=KBDv (3-36)
式中，v为管道截面上的平均流速，k为仪表常数。由此可得管道的体积流量为：
　　qv= πeD/4KB (3-37)
由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关。
