热式气体质量流量计
- 价 格：
- 电议
- 型 号：
- LS-TY
- 品牌/商标：
- LESON
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖

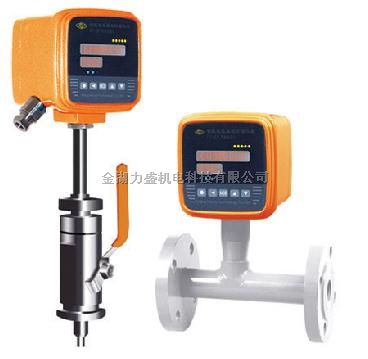

热式气体质量流量计
热式气体质量流量计 江苏金湖力盛机电制造 LESON品牌保证！18个月质保期，终身维护！
我公司生产的热式气体质量流量计是利用热传导原理测流量的仪表。该仪表采用恒温差法对气体质量流量进行准确测量。具有体积小、数字化程度高、安装方便，测量准确等优点。
传感器部分由两个基准级铂电阻温度传感器组成。采用桥式环路，一个传感器测量流量温度，另一个传感器维持高于流体温度的恒温差，可以在高温和高压条件下进行流量测量。
热式气体质量流量计具有如下技术优势：
? 真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。
? 宽量程比，可测量流速高至100Nm/s底至0.5Nm/s的气体，可以用于气体检漏。
? 抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。
? 安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。（请参见安全注意事项）
? 数字化设计。整体数字化电路测量，测量准确、维修方便。
? 采用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。Φ
热式气体流量计工作原理
热式气体质量流量计是基于热扩散原理而设计的，从外观上看热式气体质量流量计有两个直径Φ3左右的不锈钢棒，这两个钢棒就是流量计的传感器。
工作时，一个传感器不间断地测量介质的温度T1，并作为电桥的一侧，我们称为测温传感器；另一个传感器作为电桥的另一侧，自加热到高于介质温度到T2,，它用于感测流体速度，称为速度传感器。该温度△T=T2-T1，T2＞T1，当有流体流过时，由于气体分子碰撞传感器并将T2的热量带走，使T2温度下降，若要使△T保持不变，就应该提高T2的供电电流，气体流动速度越快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系，这就是恒温差原理。
热式气体质量流量计 江苏金湖力盛机电制造 LESON品牌保证！18个月质保期，终身维护！
热式气体质量量计技术参数
| 插入式 管段式 | ||
测量介质 | 各种气体（乙炔气除外） | ||
管径范围 | DN10～4000mm | DN25～2000mm | |
流速范围 | 0.5～100Nm/s | ||
准确度 | ±1% | ||
工作温度 | 传感器：常温型-10～+200℃ 高温型：-10～+350℃转换器：-20～+45℃ | ||
工作压力 | 介质压力≤ 2.5MPa | 介质压力≤ 4MPa | |
供电电源 | 一体机（DC 24V 或者AC220V≤ 18W) 分体式（AC220V≤ 19W ) | ||
响应速度 | 1s | ||
输出信号 | 4-20mA(光电隔离，负载500Ω） RS-485(光电隔离）,HART协议 | ||
管道材质 | 碳钢 、不锈钢、塑料等 | ||
显示 | 一体型：四行 汉字液晶显示 | ||
显示内容 | 质量流量、标况体积流量、累积流量、标准时间、累积运行时间，介质温度，标准流速等 | ||
一次表防护等级 | IP67 | ||
传感器材质 | 不锈钢 | 不锈钢、碳钢 | |
流量范围
0.1013Mpa 20℃下空气流量范围 （m3/h）
仪表型号 | 公称通径DN（mm） | 流量 （m3/h） |
LS-TY | 15 | 50 |
LS-TY | 20 | 70 |
LS-TY | 25 | 100 |
LS-TY | 32 | 160 |
LS-TY | 40 | 250 |
LS-TY | 50 | 400 |
LS-TY | 65 | 700 |
LS-TY | 80 | 1000 |
LS-TY | 100 | 1600 |
LS-TY | 125 | 2500 |
LS-TY | 150 | 3500 |
LS-TY | 200 | 6500 |
LS-TY | 250 | 10000 |
LS-TY | 300 | 15000 |
LS-TY | 350 | 20000 |
LS-TY | 400 | 25000 |
LS-TY | 450 | 32000 |
LS-TY | 500 | 40000 |
LS-TY | 600 | 55000 |
LS-TY | 700 | 75000 |
LS-TY | 800 | 100000 |
LS-TY | 900 | 130000 |
LS-TY | 1000 | 160000 |
LS-TY | 1200 | 230000 |
