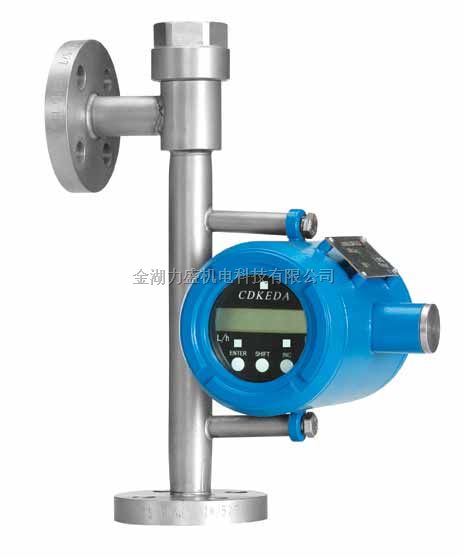

氯气计量表

氯气计量表  江苏金湖力盛机电制造  LESON品牌保证！18个月质保期，终身维护！

氯气计量表具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点，具有耐高温、耐高压、金属转子流量计有普通型和防腐蚀型.如果金属转子流量计测量的介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。

测量原理：
氯气计量表测量原理是，当被测介质自下而上经锥形测量管时浮子的上下端产生差压形成上升的力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积就随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。
a、对于就地型，由就地指示器中的旋转磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时的流量大小。
b、对于智能型，由智能型指示器中的一个固态磁传感器将磁场的变化转化成电信号，经A/D变换、微处理器，D/A输出，LCD液晶显示，来显示出流量的大小及累积流量。

氯气计量表特点：

1、坚固的全金属结构设计型；

2、采用独立概念设计的测量管指示器；

3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统；

4、低压力损失设计；

5、短行程、小型结构设计、仪表总高度250；

6、磁性耦合结构确保数据传输、信号更加稳定；

7、保温或伴热夹套；

8、垂直、水平、各种安装方式更适合不同使用场合；

9、适用于小口径和低流速介质流量测量；

10、工作可靠，维护量小，寿命长；

11、对于直管段要求不高；

12、较宽的流量比10：1；

13、双行大液晶显示，可选现场瞬时/累计流量显示，可带背光；

14、单轴灵敏指示；

15、非接触磁耦合传动；

16、全金属结构，适于高温、高压和强腐蚀性介质；

17、可用于易燃、易爆危险场合；

18、选二线制、电池、交流供电方式；

19、多参数标定功能；

20、带有数据恢复，数据备份及掉电保护功能。

氯气计量表技术参数：
1、测量范围:水（20℃）1-200000 l／h 空气（20℃，0．1013MPa）0．03－4000m3／h 参见流量表，特殊流量可订制；
2、量程比：标准型10：1 特殊型20：1；
3、精度： 标准型1．5级 特殊型1．0级；
4、压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa；
5、 压力损失：7kPa-70kPa；
6、介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃；
7、高温型：可达400℃；
8、环境温度：液晶型－30℃－+85℃ ；指针型－40℃－+120℃；
9、 连接形式：标准型：DIN2501标准法兰 ； 特殊型由用户指定的任意标准法兰或螺纹。
10、电缆接口：M20＊1．5；
11、供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）；
12、 交流型：85－265VAC 50HZ；
13、电池型：3．6V 4AH镍氢电池；
14、报警输出：上限或限瞬时流量报警；
15、标准型：集电极开路输出（100mA 30VDC内部阻抗100 欧）；
16、特殊型：继电器输出（触点容量5A 250VAC）；
17、脉冲输出：累积脉冲输出，最小间隔50毫秒；
18、液晶显示：瞬时流量显示数值范围：0－50000；
19、累计流量显示数值范围：0－99999999；
20、防护等级：IP65；
21、防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6。

适用对象：氯气计量表可用于复杂，恶劣环境及各种介质条件的流量测量与过程控制中，适用于测量液体、气体。特别适用于小口径和低流速介质流量测量；广泛应用于：化工、发电、食品、水处理等。复杂、恶劣环境条件，及各种介质条件的流量测量过程中。

流量范围及压力损失：
