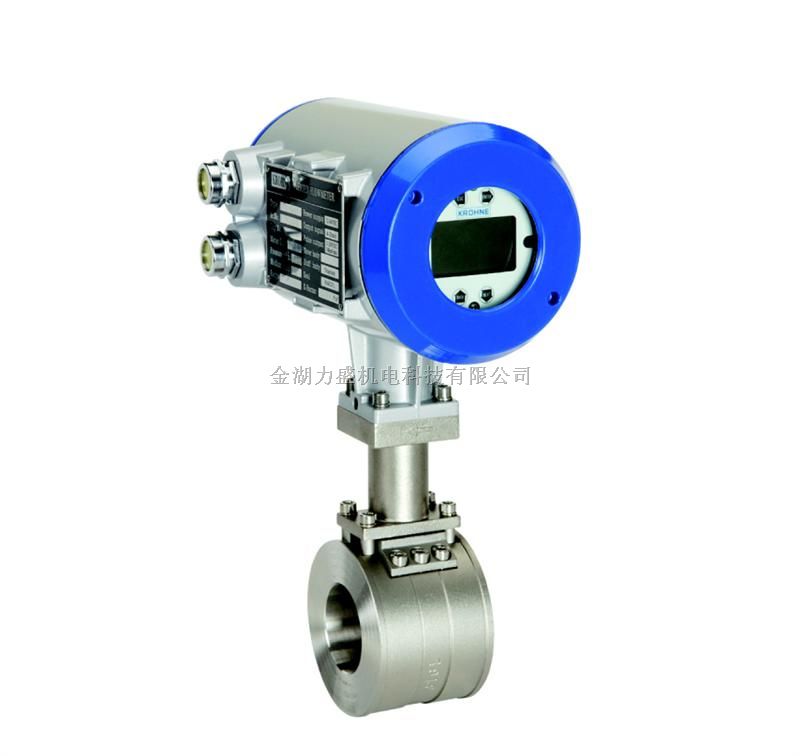

氮气计量表是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。

氮气计量表具有无可动部件、测量范围度大、介质适应性广、测量精度高、检定周期长、传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。可广泛应用于石油化工、治金机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种液体、气体、蒸气等单相流体的工艺计量和节能管理。

产品特点

采用抗机械震动，抗冲击和抗脏污的结构新设计。

采用的集成电路，信号处理精度高，高抗干扰性，可靠性高。

可选用加宽量程型号，获得优越的小流量性能和扩宽的流量范围。

可选用电容式流量计，抗震性能好，测量温度达到400 ℃。

可选用潜水型流量计，允许长期浸泡在水中工作。

氮气计量表测量原理

氮气计量表是由设计在流场中的旋涡发生体、检测探头及相关的电子线路等组成。当液体流经三角柱形旋涡发生体时，它的两侧就成了交替变化的两排旋涡，这种旋涡被称为卡门涡街，这些交替变化的旋涡就形成了一系列替变化的负压力，该压力作用在检测深头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）

氮气计量表技术参数及外形尺寸

1.技术参数

测量介质：液体、气体、蒸汽

测量范围：（见表1）

公称通径：（见表2）非标产品可根据用户要求特殊定做

温度范围：压力式   -40℃~350℃  电容式  -60℃~400℃

压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa,更高的压力规格可特殊定做

范围度:正常范围1:10   扩展范围1:15

压力损失系数:Cd≤2.6

系统测量精度:液体、气体     示值±1%

                 蒸汽           示值±1.5%

                 插入式流量计   示值±2.5%

供电电压:传感器+12VDC、+24VDC（可选）

             变送器+24VDC

             现场显示型 仪表自带3.6锂电池

输出信号:传感器  脉冲频率信号0.1~3000Hz   低电平≤1V  高电平≥6V

             变送器  两线制4~20mADC电流信号

充许振动加速度:≤0.2g

环境温度: -40℃~55℃(非防爆场所)   -20℃~55℃(防爆场所)

环境湿度:相对湿度5~85%

信号远传距离: ≤500m

信号线接口:内螺纹M20×1.5

防爆等级:iaⅡCT2-T5

防护等级：普通型IP65  潜水型IP68

仪表材质：转换器外壳采用铝合金，表体部分采用1Cr18Ni9Ti，也可根据用户要求采用特殊材质。

表1
