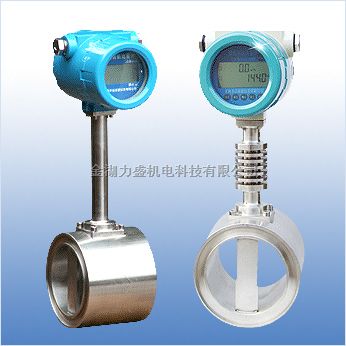

压缩空气流量计

压缩空气流量计 压缩空气流量计选型

压缩空气流量计是新型智能流量仪表。它是根据一些行业的特殊性，而研制开发出来的，可以广泛应用于石油，化工，冶金，造纸，食品，印染以及环保工程的液体的流量测量。

压缩空气流量计由流量传感器和流量显示仪两部分组成。而传感器由表壳、磁钢及电极组成。

     ⑴耐腐蚀性能好，结构简单：传感器采用不锈钢材料制造，可耐强酸，强碱，内部无机械可动部件，不易堵塞，不会阻卡，因而延长了使用寿命。

     ⑵使用功能齐全：显示仪不仅能显示日期，瞬时流量和累积流量，而且能记录，贮存每天的日流量，以备检索，其贮存日流量时间长，可以查询7年内任意日期的日流量。

⑶性能稳定：涡街感应的流量信号的电路采用单片机对其进行运算、控制、00.0…别流量与振动数据，消除所有干扰信号，具有良好的抗震，抗干扰能力，可耐1g振动使计量性能更稳定，更可靠。

⑷下限流量低，量程比大，测量准确：流量计测量流速范围为0.3~7.5M/S(压电式为0.5-7m/s)。显示仪单片机具有八段非线性流量误差修正功能和输出脉冲信号修正功能，使同口径流量计输出脉冲数一致。

 使用条件

     ⑴环境温度：-30~+80℃

　　　⑵环境相对湿度：≤85%

　　　⑶大气压：86~106kPa

　　　⑷介质电导率：≥5μS/cm

　　　⑸适用介质：水，污水，含油污水，酸碱液；

⑹适用介质温度：0~+120℃

压缩空气流量计工作原理

   压缩空气流量计是根据法拉第电磁感应原理研制的。在表壳体底部放置一个磁钢产生强磁场，磁力线穿过管道，当介质流过流量计强磁场时，切割磁力线感应出脉动的电动势，用电极检出电信号，在一定的流速范围内其频率正比于流量。

    将电极输入高频振荡信号，该信号受流量信号调制，经调制后高频信号进入检测器，单片机进行运算与处理，准确检出流量信号，输入显示仪单片机进行流量运算和功能与处理。

显示仪单片机编有时间，日期程序，由大容量串行贮存器将每日的累计流量予以贮存，并记录该日期，累计全部日流量成为总流量，由液晶屏显示瞬时流量和总流量，或者可通过功能键操作，搜索，显示某日的流量。

压缩空气流量计技术特性

    1．主要技术参数

a)         准确度等级：1.0级；

b)        工作电压：DC3V±0.4V

c)        工作电流：＜80μA；

d)        测量范围：雷诺数Re为5000~7000000；

e)         脉冲信号输出：

　　　   ① 有源输出：（三线制）

            外输电路工作电压：DC5V～24V，

            信号幅度：高电平4V~23V，低电平0V；

         ② 无源输出：（二线制开关信号）

            导通电阻：≤100Ω

关闭阻抗：＞2MΩ；

f)         模拟信号输出：

　　     ① 外输电路工作电压：DC15V~24V，

         ② 输出电流：4mA~20mA；

g)        压力损失：按下式计算

2．流量参数见表（1）和（2）

 表1  角式涡街流量<
