红酒流量计

                 红酒流量计 红酒流量计精度 红酒流量计选型

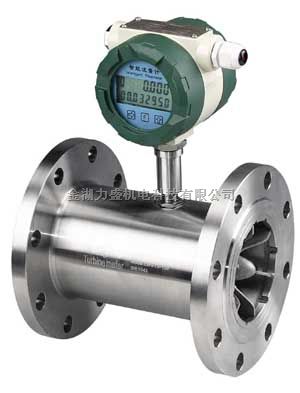

    LS-LWGY红酒流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体流量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al₂O₃、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途.

二、产品特点：

■高耐磨性能；

■结构简单、牢固以及拆装方便；

■测量范围宽，下限流速低；

■压力损失小，重复性好，精确度高，叶轮具有防腐功能；

■具有较高的抗电磁干扰和抗振动能力；

三、工作原理：

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k

式中：

f——脉冲频率[Hz]；

k——传感器的仪表系数[1/m³]，由校验单给出。

Q——流体的瞬时流量（工作状态下）[m³/h]；[1/L]为单位

3600——换算系数；

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量；

四．主要技术性能：

■公称通径：（4～200）mm基本参数见表一；

■介质温度：（-20～80）℃、（-20～120）℃；

■环境温度：（-20～55）℃；

■准确度：±0.2%、±0.5%、±1%；

■介质温度：-20-120 ℃；环境温度：(-20～55) ℃；

■供电电源：现场显示带4～20mA或脉冲输出，+24VDC供电；

■显示方式：现场显示，高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）所有有效数据掉电后保持10年不丢。

■本体材质：304、(316L)；

■叶轮材质：2Cr13（镀钛处理、双相钢）

■轴承材质：硬质合金;

■连接方式：螺纹、法兰、法兰夹装、卫生卡箍接口；

■法兰标准：国家标准；

■工作压力：1.6～2.5MPa(10-25MPa高压需定做加工)；

■防护等级：IP65；防爆等级：ExdIIBT6；

表一
