高温型流量计
- 价 格：
- 1
- 型 号：
- LS-LG
- 品牌/商标：
- LESON
- 企业类型：
- 制造商
- 新旧程度：
- 全新
- 原产地：
- 江苏金湖
高温型流量计
高温型流量计 高温型流量计技术残 高温型流量计选型
高温流量计概述：

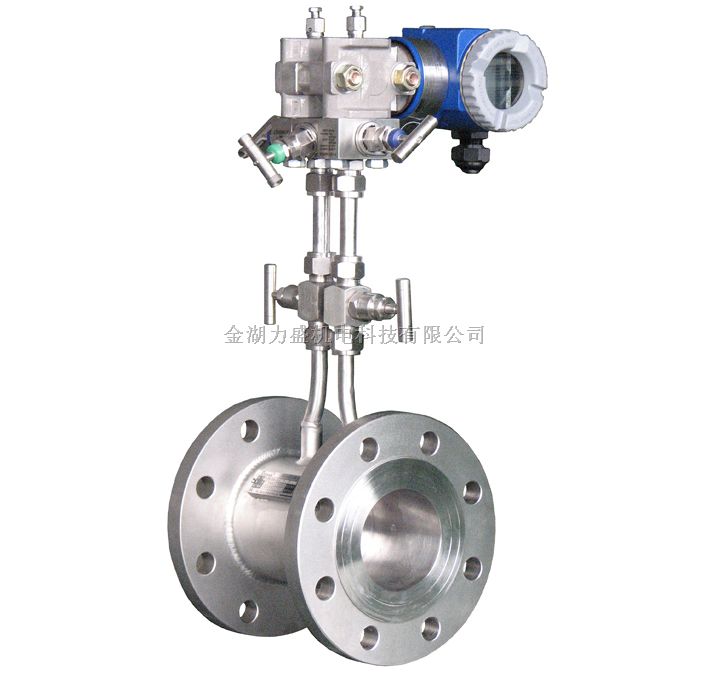

孔板节流装置，通过三阀组与差压变送器做完美的紧密组合，而构成一体式孔板流量计。
一体化孔板流量计，可广泛应用于石油、化工、天然气、冶金、电力、制药等行业中，各种液体、气体、天燃气以及蒸汽的体积流量或质量流量的连续测量。
三、高温流量计特点：
1、一化式结构，取压管短捷、无泄漏点，安装方便
2、结构紧凑，减少信号传输的延迟，相应速度快
3、取压平衡，无零点误差
4、使用差压范围广，最小差压仅为30mmH2O柱
5、管道口径适用范围大，管道可达 1000mm或更大
6、测量精度高，范围度宽，且可扩展
7、耐高温、高压，可适用于各种工况条件
8、智能现场数显、信号远传兼容
三、高温流量计类型
1．按计量方式分：
有体积流量型和质量流量型两种类型
2．按安装、连接方式分：
快装式：孔板取压环体夹装在工艺管道两法兰之间
法兰连接式：流量计一对法兰与工艺管道法兰对接
四、主要技术参数
规格（管道通径）：DN15~DN1000(mm) |
测量精度：±1.0%FS |
范围度：标准13：1，扩展20：1、30：1、40：1 |
工作压力：≤26.0MPa |
介质温度：-40°C～450°C |
介质黏度：≤30cp（相当于重油、煤油） |
β值：0.2～0.8（角接取压方式）（β＝d/D），d：孔板孔径；D：管道内径 |
连接方式：夹装式或法兰连接式 法兰连接式法兰规格及标准： DN25~DN1000； PN0.25~PN2.5，JB/T81-94，凸面板式平焊钢制管法兰； PN2.5~PN4.0，JB/T82.1-94，凸面对焊钢制管法兰（高颈）； PN4.0~PN20.0，JB/T82.2-94，凹凸面对焊钢制管法兰（高颈）； PN20~PN26，HG20216-97 或选用其它法兰标准 |
材质： 孔板、取压环、取压管、三阀组：各种牌号不锈钢； 直管段及连接法兰：碳钢或不锈钢（任选）。 |
安装方式：水平管道或垂直管道 |
差压变送器： · 输出：4~20mA.DC或脉冲信号；带HART协议（可选）； · 供电电源：24V.DC； · 防护等级：IP66； · 防爆型防爆等级：dⅡCT4-6，iaⅡCT4-6； · 表头显示：盲表（无显示）和数显表两种。 |
五、孔板流量计结构：
1、基本结构
JC-KBG量计，由孔板取压装置、三阀组及差压变送器三大部分组成。
2、孔板类型
标准孔板
3、取压方式
· 夹装式：角接钻孔取压
· 法兰式：法兰取压
4、三阀组及其作用
· 可使一体化结构牢固，减少泄露点；
· 可在线确认变送器的零点与修正；
