海隆HERION电磁阀

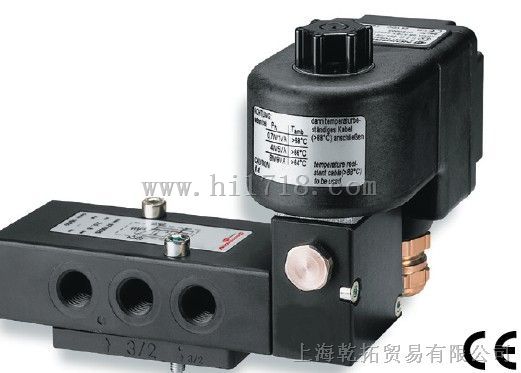

HERION先导式电磁阀/海隆HERION电磁阀

3/2或5/2可通过转换板转换
自由交叉式切换,即便在很小的横截
面时也能保证切换功能
即便在电源故障时也能由机械返回式
弹簧提供安全保障(单稳态样式)
附加手动应急控制
如果安装了相应的电磁线圈可适用于
室外安装
最小功率损耗,因此可以满足很多防
护等级的线圈,例如:EEx i
电磁线圈通过ATEX,FM,CSA,XP认证
通过SIL4安全系统认证

HERION先导式电磁阀/海隆HERION电磁阀
技术参数
介质:
经过滤的非润滑干燥压缩空气,仪表
用空气,氮气和其他非易燃中性、干
燥流体。
工作压力:
内部供气2,5 ~ 8bar
流向:
固定
安装位置:
可选
G1/4 法兰 5/2 电控/弹簧 1,30 1,00 2 9710705xxxx*****
G1/4 法兰 5/2 电控/电控 1,30 1,40 3 9711705xxxx*****
G1/4 法兰 5/3 NC 电控/电控 0,95 1,50 4 9712705xxxx*****
1/4 NPT 法兰 5/2 电控/弹簧 1,30 1,00 2 9710715xxxx*****
1/4 NPT 法兰 5/2 电控/电控 1,30 1,40 3 9711715xxxx*****
1/4 NPT 法兰 5/3 NC 电控/电控 0,95 1,50 4 9712715xxxx*****
接口尺寸
1, 3 (5) 2,4
功能工作方式kg 图号型号
不锈钢阀体
Kv值
(m3/h)*
带有DIN 3845 NAMUR接口的3/2定向阀/98.法兰表面有接口尺寸P和辅助供气
###按下表插入电磁线圈代码。 ***** 按下表插入电压代码
* Kv=Cv x 1.2 APB = 中封式
法兰 法兰 3/2 电控/弹簧 1,30 0,90 1 9710725xxxx****
