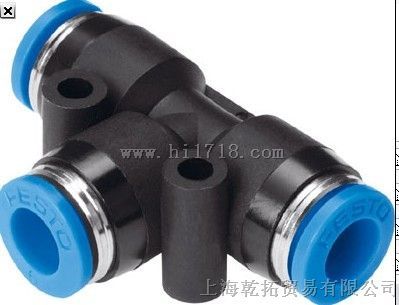

费斯托快插式穿板接头

费斯托快插式穿板接头,FESTO快拧接头,FESTO接头
拉伐尔气嘴公称通径[mm] 0.45 0.7 0.95 1.4 0.45 0.7
真空度[%] 88 86
工作压力[bar] 1 …8
重量[g] 15.1 23.1 22.5 27.1 10.2 16.4
主要技术参数–大抽气流量型
结构特点标准型(型号代码L) 管线型(型号代码N)
公称通径05 07 10 14 05
结构特点T-型管线型
性能参数–高真空型
结构特点标准型(H型) 管线型(M型)
公称通径05 07 10 14 05 07
真空度pu [bar] 0.88 0.88 0.89 0.88 0.86 0.86
在工作压力p1时[bar] 4.5 4.7 4.5 5.0 6.0 5.8
相对于大气环境的抽
气流量qnS [l/min] 6.2 16 25 51.6 6.1 13.5
在工作压力p1时[bar] 2.1 2.1 3.1 5.1 6.3 7.0
在p1 = 6 bar时将1 l容积抽
成真空水平所需的供
气时间[s] 4.8 1.9 1.1 0.5 (0.6)1) 4.7 2.1
1) 括号里的参数：适用于带有消声器的型号
性能参数–大抽气流量型
结构特点标准型(L型) 管线型(N型)
公称通径05 07 10 14 05 07
相对于大气环境的抽
气流量qnS [l/min] 15.3 38.8 52.0 88.4 12.0 –
安装位置任意
喷射器特性大抽气流量型
安装方式通过附件，也可通过安装通孔
气接口QS6
拉伐尔气嘴公称通径[mm] 0.45 0.7 0.95 1.4 0.45
真空度[%] 50 40
工作压力[bar] 1 …8
重量[g] 22 22.3 22.5 27.1 22
环境条件
环境温度[° C] 0 …+60
耐腐蚀等级CRC1) 1
材料说明不含铜和聚四氟乙烯
1) 耐腐蚀等级为1，符合Festo 940 070标准
元件只需具备较低的耐腐蚀能力。运输和贮存防护。这些元件无表面基本涂层要求，譬如：内部元件或位于盖子下面的元件。
