| 仪器用途 |

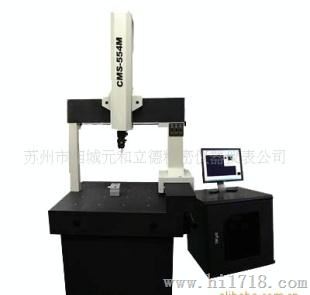

| CMS-554M三坐标测量机系列能实现空间坐标点位的测量，方便的测量出各种零件的三维轮廓尺寸、形状及位置精度。它是集光、机、电、算于一体的精密测量仪器，它广泛的应用于机械制造、电子、汽车和航空航天等工业中，它可以对箱体、导轨、缸体、机架等零件的尺寸、形状及相互位置进行检测。 |
| 系统特点 |
| 探测系统 | RENISHAW MH20i | | 测量软件 | RationalDMIS(手动）/ M3D 测量软件 |
技术规格参数 |
| 型号 | CMS-554M | CMS-564M | CMS-574M | CMS-584M | CMS-665M | CMS-685M | CMS-6105M | 行程
（mm） | X | 500 | 500 | 500 | 500 | 600 | 600 | 600 | | Y | 500 | 600 | 700 | 800 | 600 | 800 | 1000 | | Z | 400 | 400 | 400 | 400 | 500 | 500 | 500 | | 仪器精度 | 空间精度 MPEE=（3.5+L/250) μm 单轴精度 MPEE1=（3.0+L/250) μm | | 结构形式 | 移动桥式 | | 总功率 | 50 W ( 不包括电脑) | | 分辩率 | 0.5μm | 0.5μm | 0.5μm | 0.5μm | 0.5μm | 0.5μm | 0.5μm | | 外形尺寸 | 1.0*1.1*2.2(m) | 1.0*1.2*2.2(m) | 1.0*1.3*2.2(m) | 1.0*1.4*2.2(m) | 1.14*1.1*2.4(m) | 1.14*1.3*2.4(m) | 1.14*1.5*2.4(m) | | 整机重量 | 700kg | 770kg | 840kg | 910kg | 900kg | 1040kg | 1180kg | | 承重 | 200kg | 200kg | 200kg | 200kg | 500kg | 500kg | 500kg | | 包装外形尺寸 | 1.45*1.37*2.1(m) | 1.45*1.47*2.1(m) | 1.45*1.57*2.1(m) | 1.45*1.67*2.1(m) | 1.45*1.55*2.4(m) | 1.35*1.75*2.4(m) | 1.35*1.95*2.4(m) |
|
| 工作环境 | | 电 源 | 220V±10 % 50/60Hz | | 空气流量 | 120L/min (0.4MPa) | | 气源压力 | ≥0.5MPa | | 温度范围 | 20±2℃ < 1℃/h < 2℃/24h < 1℃/m | | 湿 度 | 40%～70% |
|
