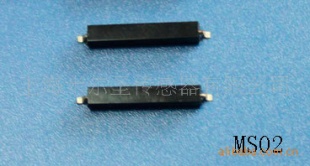

MS02塑封贴片干簧管

品牌	MISENSOR	型号	MS01-02
种类	磁敏	材料	金属
材料物理性质	磁性材料	材料晶体结构	单晶
制作工艺	集成	输出信号	模拟型
防护等级	高	线性度	100（%F.S.）
迟滞	0（%F.S.）	重复性	100（%F.S.）
灵敏度	高	漂移	无
分辨率	高

描述

MS01-02为磁场驱动的塑封型舌簧接近开关，塑封干簧开关、耐高温干簧管、塑封贴片干簧管

引脚设计1：直脚，PCB槽式安装。
引脚设计２：贴片，SMD安装。
引脚设计1：弯脚，脚距根据客户要求，PCB直插安装。

该塑封干簧开关为常开触点，功率为 10W 时，切换能力高达 200Vdc。。
具有几个磁场灵敏范围值，相邻值差额为5AT。
塑封尺寸为16×2.5×2.8mm（长*宽*高）。

触点形式额定功率 (W)切换电压 (VDC)切换电流 (A)通电电流 (A)最小击穿电压 (VDC)磁场灵敏范围 (AT)

1A

0 至 10

0 至 200

0 至 0.5

0 至 1.0

100 至 250

10 至 50

特点

• 适于低功率工作环境
• 干簧开关功率高
• 六个磁场灵敏范围
• 载带与卷盘包装
• 无需外部控制电源即可工作

应用

• PCB（上面所有元件均为表面贴装）
• 通讯
• 移动与固定电话压簧开关
• 麦克风中的切换元件
