LK三坐标Integra系列测量机
- 价 格：
- 电议
- 型 号：
- Integra8-7-6
LK三坐标Integra系列测量机
| 品牌 | LK | 型号 | Integra8-7-6 |
| 类型 | 全自动三坐标测量机 | 定位精度 | （1.90+L/350）μm（mm） |
| 外形尺寸 | 1610*1463*2696（mm） |

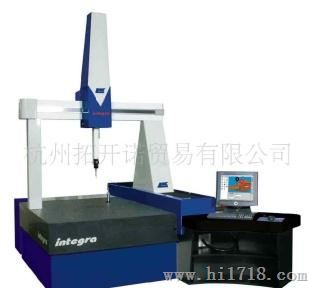

Integra 8.7.6桥式三坐标测量机
◇工业陶瓷结构
工业陶瓷材料的先天物理性能，如温度稳定性﹑三轴热匹配性﹑
抗时效稳定性﹑刚性等远优于铝合金等金属结构的测量机。
◇ 三轴“自纠偏平稳“传动系统。
传动平稳性﹑安全性优于齿条/带传动的测量机
◇ 4℃/天的较宽松温度要求
优于仅允许2℃/天的热敏感型测量机
◇ 设备精度10年稳定保障
Operation运行方式 Full CNC and manual via hand-box joysticks全自动CNC 或手动（通过使用操纵杆）运行
Renishaw Probes –RENISHAW侧头系统 PH10T- Laser probes.
Guide-ways导轨 Ceramic bridge and granite table陶瓷横梁及大理石平台
Bearings轴承 LK unique low gap, high efficiency air bearingsLK独特的小间隙，高效率空气轴承
Drives驱动系统 Zero hysteresis friction drives on all axis每轴0滞后摩擦驱动
Temperature conditions温度条件 20ºC ± 2ºC, maximum gradient 1ºC per hour, 2ºC per 8ºC hours 20ºC ± 2ºC,温度梯度变化1ºC/小时，2ºC/8小时 |
主要规格参数 | Integra | 8.7.6 |
| 测量行程 | X轴（沿工作台移动方向） | 800 |
Y轴（沿横梁移动方向） | 700 | |
Z轴 | 600 | |
| 测量精度（ISO10360-2） | 长度测量允许示值误差MPEe | 1.9+L/350μm |
允许探测误差MPEp (TP200/SP25) | 2.8/2.5μm | |
允许扫描探测误差MPETHP (SP25) | 4.00μm / 59sec | |
备注：以上精度是在允许每天温度变化4℃以下TP200实现。如果将每天温度变化条件提高到2℃/天（20℃±1℃），空间精度约可提高0.2-0.3μm。 | ||
三维速度 | 39m/min | |
三维加速度 | 4800mm/sec² | |
工作台承重 | 725kg | |
机器净重（约） | 1104kg | |
设备轮廓尺寸（约） | 长×宽×高 | 1610mm×1463mm×2696mm |
Model Size (mm) | Overall Dimensions (mm) | Total Mass | Max 3D Velocity | Max 3D Acceleration | Repeat | ISO 10360 | |||||||
X | Y | Z | L | W | H | Kg | m/min | m/min² | µm | [E] µm / mm | MPEP µm (TP200/SP25) | MPETHP µm / sec (SP25) | |
8-7-6 | 1610 | 1463 | 2696 | 1104 | 39 | 4800 |
