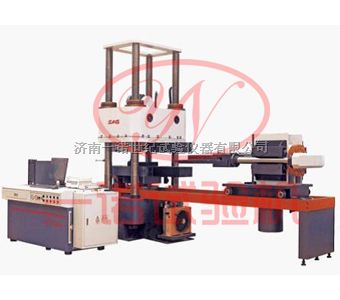

微机控制电液伺服压剪试验机

(二)、主要技术指标：

1）垂向系统

l        垂向试验力：              5000kN

l        试验力测量范围:               20—5000KN（全程不分档）

l        力值精度等级：                ±1%(优于)

l        测力方式：                    荷重传感器测力；

l        活塞行程:                     250mm

l        位移精度：                    ±1.0% F.S(优于)。

l        位移测量范围：                0-200mm（分辨率：0.01mm）

l        工作活塞上升速度：            0～20mm/min（可调）。

l        活塞行程测量精度:             ±1%

l        试件径向变形测量范围：         0～10mm（分辩率0.001mm）。

l        试件竖向变形测量范围:        0～20mm（分辩率0.001mm）。

l        四点位移测量平均值精确度:     ±1%

2）横向加载系统

l        横向试验力：                1000kN

l        试验力测量范围：                10 –1000KN

l        力值精度等级：                  ±1%(优于)

l        测力方式：                       荷重传感器测力

l        活塞行程:                       200mm

l        工作活塞推进速度：              0～50mm/min（可调）。

l        剪切横向变形测量范围：          0～200 mm（分辨力0.01mm）；

l        位移测量精确度               ±1%FS(优于)

l        拉伸速度：                 0～50mm/min

(三) 测控系统

l        加载系统：                    电液伺服自动加载，

l        控制系统类型：              数字式

l        控制方式：                 载荷（力、压力）、位移，通道间

具有相位协调功能。

l        系统功能：                  ⒈油源具有手动和远程控制两种功能。

                           ⒉对载荷、位移、油温、油压、误差等参数及故障可以进行自动检测和报警。

                                ⒊对载荷（力）及位移具有参数设定和超限保护功能。

（四）其它：

l        四立柱直径：                    &nb
