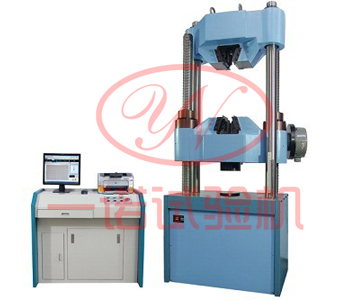

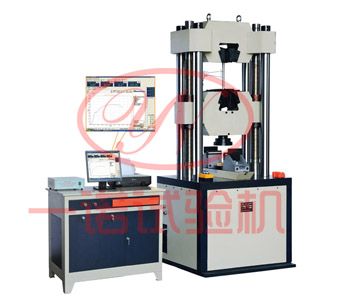

金属拉力试验机

一、 基本结构及主要功能

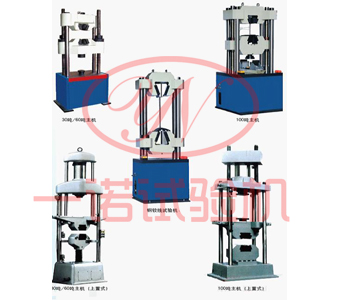

1、 主机：配置油缸下置式主机机架，此结构大大降低了主机高度，运输、安装方便，性能稳定、可靠，试台升降采用电机、链条、丝杠传动，实现拉伸空间的调整，试验操作方便；

2、 测控系统：由电液伺服油源、全数字PC伺服控制器、电液伺服阀、压力传感器、测量试件变形的引伸计、测量位移的光电编码器、试验机专用PC测控卡、打印机、多功能试验软件包、电气控制单元等部分组成；

3、 标准电液伺服油源：

a、 为负载适应型进油节流调速系统，采用成熟技术按标准模块化单元设计生产制造，专门为电液伺服试验机配套使用；

b、  选用技术成熟的油泵-电机，质量可靠，性能稳定；

c、 采用独有技术自行研制生产的负载适应型节流调速阀，系统压力稳定、自适应恒压差流量调节，无溢流能耗，易于进行PID闭环控制；

d、 管路系统：管路、接头及其密封件选用性能稳定的成组套件，保证液压系统密封可靠，无渗漏油故障发生；

二、主要技术指标：

1、 试验力：1000kN；

2、 试验力测量范围：2%—100%FS；

3、 试验力示值精度：示值精度±1%；

4、 拉伸空间：620mm；（含活塞行程）

5、 压缩空间：520mm；

6、 扁试样夹持厚度：0-40（标配0-20）；

7、 圆试样夹持直径：Φ13-Φ60；

8、 活塞行程：150mm；

9、 弯曲支座间距：500mm；

10、 立柱间距：510mm；

11、 活塞位移示值精度：±0.5%FS. ；

12、 变形测量分辨率：0.001 mm；

13、 变形测量精度：±0.5%；

14、 传感器：油压传感器、光电传感器、引伸计；

15、 控制方式：电液伺服闭环控制，控制模式可平滑切换；

16、 显示方式：计算机屏幕显示试验力、活塞位移、试样变形测量值，屏幕显示试验曲线，屏幕调零、标定；

17、 主机尺寸：约850mm×665mm×2340mm；

18、 控制柜尺寸：1150mm×665mm×860mm；

19、 主机重量：约3000kg；

20、 油泵电机功率：2.2KW

21、 横梁移动电机功率：0.55KW
