圆柱度测量仪

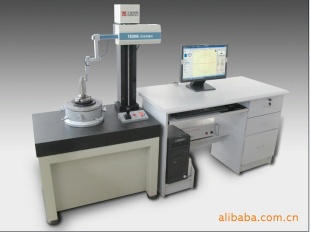

    YZD系列圆度圆柱度测量仪是以精密气浮主轴和高精度立柱导轨为基准，采用计算机测量系统的转台式圆柱度仪，主要用于圆环、圆柱等回转体工件的的圆度、圆柱度、波纹度、同轴度、同心度、垂直度、平行度、直线度等参数的测量，可广泛应用于汽车零件、轴承、机床、油泵油嘴、航空航天等精密机械制造企业和大专院校、科研院所、计量机构等。仪器主要由高精度气浮主轴、精密调平调心工作台、高精度花岗岩立柱、花岗岩台面、高精度电感测头、精密旋转编码器、驱动控制电箱、高精度测量电箱、空气过滤干燥系统以及基于windows XP的专用测量分析软件组成。

仪器特点

l      主轴采用超高精度的气浮轴，使仪器具有旋转精度高、稳定性好、承载能力强、非接触、不磨损、长寿命的优点，达到国家一级精度标准。

l      采用多截面法测量工件圆柱度

l      高精度立柱导轨保证工件圆柱度测量精度高、重复性好。

l      工作台面和立柱采用天然花岗岩材料使仪器机械性能更加稳定可靠、不变形、不漂移、造型美观。

l      两级内置空气过滤器、一个保护压力继电器和一个油水分离器装置，使压缩空气工作气压稳定、干净、干燥，确保气浮主轴旋转稳定性好，精度高。

l      传感器垂直和水平运动采用直线电机驱动，使仪器操作方便，调整精准。

l      采用2048线/周的高精度旋转编码器，保证数据采样分辨率。

l      仪器的电感信号测量电路为本公司自主研制的高精度LVDT专用线路，测量精度和稳定性处于国内水平。

l      基于windowsXP操作系统的专用测量分析管理软件具有自动采集、自动修正偏心、仪器校准、数字滤波、符合ISO标准的测量参数评定、测量结果数据库存档、打印输出等功能。

技术参数
